计算机的运算方法

参考:https://blog.csdn.net/SX123q/article/details/124597298

无符号数特点:保存时只有数值位,没有符号位。假如使用寄存器保存无符号数,那么:寄存器的位数反映了无符号数的表示范围。例如:

  • 寄存器为 8 位,无符号数表示范围为 0~255

  • 寄存器为16位,无符号数表示范围为 0~65535

有符号数的机器数与真值

一个数在计算机中的二进制表示形式, 叫做这个数的机器数。机器数是带符号的,在计算机用一个数的最高位存放符号, 正数为 0, 负数为 1

将带符号位的机器数对应的真正数值称为机器数的真值

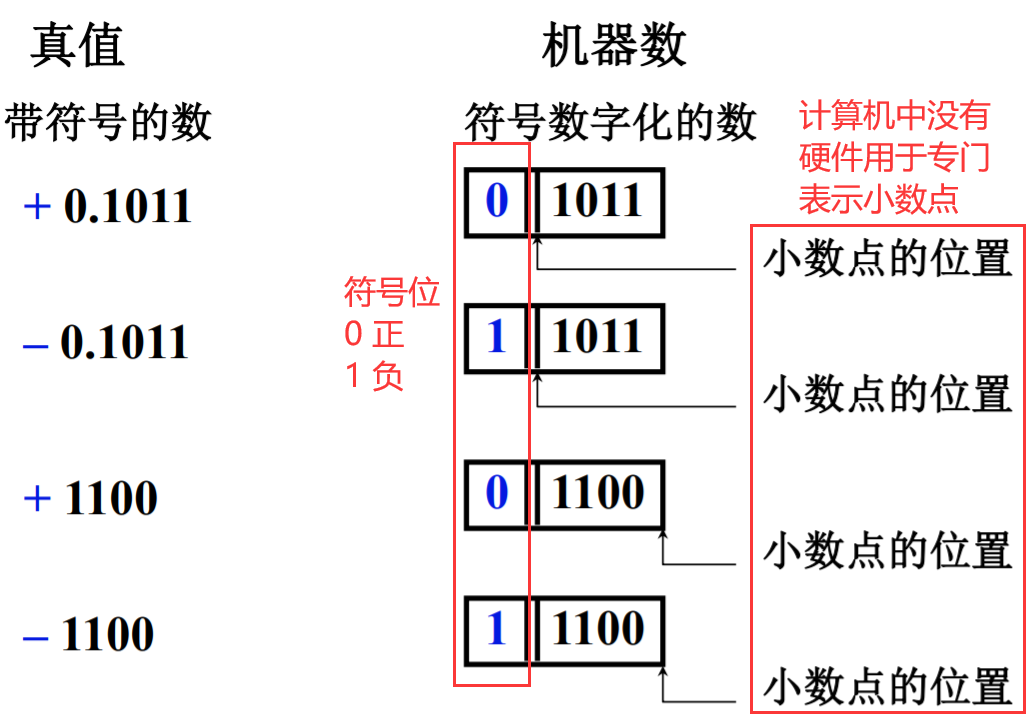

机器数与真值

2. 原码表示法

整数定义如下:

{0x2n>x01x0x>2nx为真值,n为整数的位数\begin{cases} 0,x \qquad 2^n > x \geq 0 \\ 1,-x \quad 0 \geq x > -2^n \end{cases} \qquad x为真值,n为整数的位数

对于 $2^n-x$ 的解释:数值部分位数为 n,符号位如果加一的话,实际上就相当于给这个数据的绝对值加上了 $2^n$

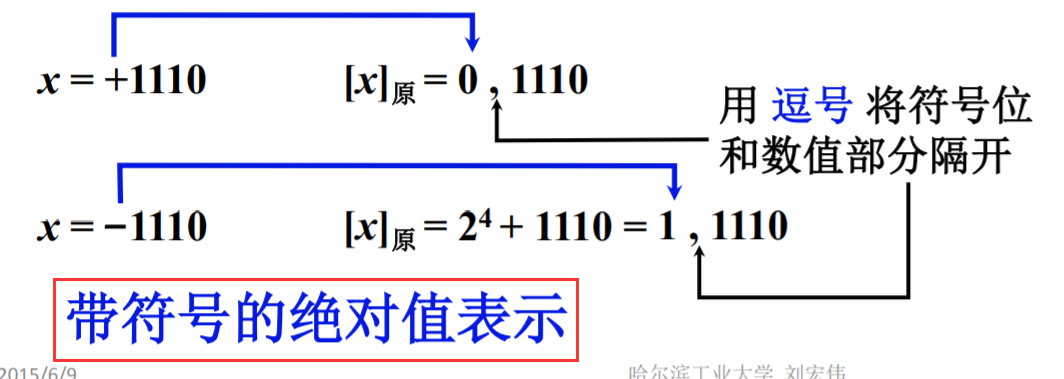

整数的原码表示法

小数定义如下:

{x1>x01x0x>1\begin{cases} x \qquad \quad 1>x \geq0 \\ 1-x \quad 0 \geq x > -1 \end{cases}

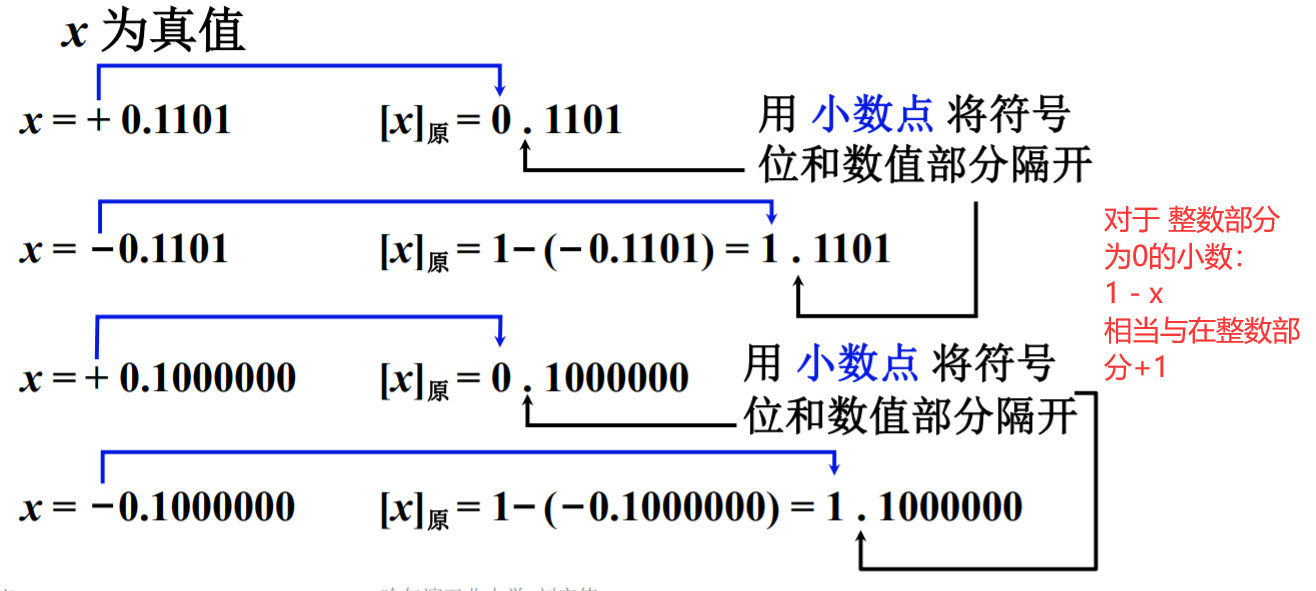

小数原码表示法

原码的特点:简单、直观。但是用原码有如下问题:

原码运算问题

例题

原码表示法例题

3. 补码表示法

什么时候-3和+9等价? $-3 \equiv 9 ,(mod ,12)$ ,称+9是-3以12为模的补数。

在这里,我们通过模,实现了用一个正数代表一个负数,实现了用加法替换减法

这里有两个结论:

  1. 一个负数加上“模”即得该负数的补数(正数)

  2. 一个正数和一个负数互为补数时, 它们绝对值之和即为 “模” 数

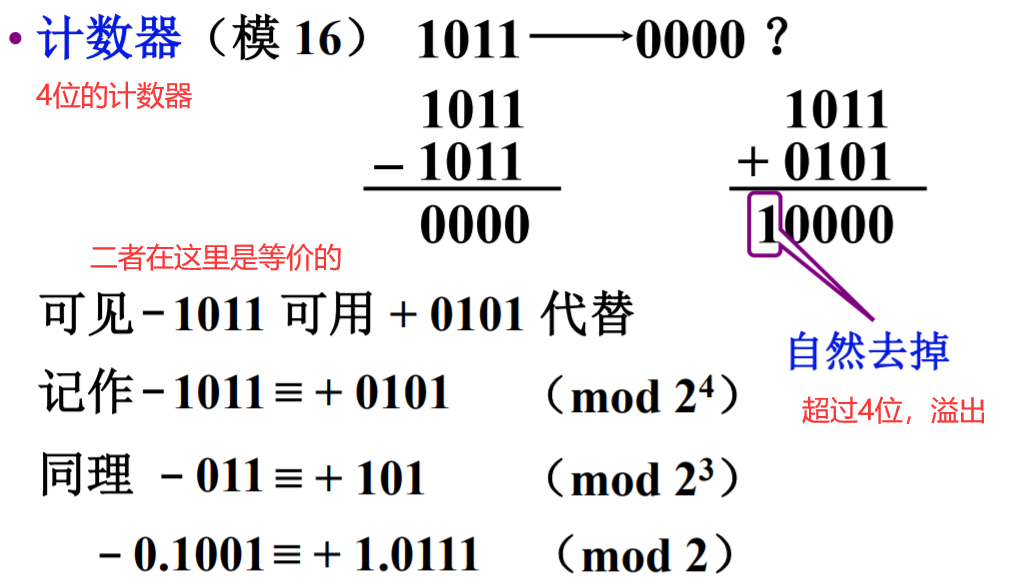

以计数器阐释补数的概念

计数器阐释补数的概念

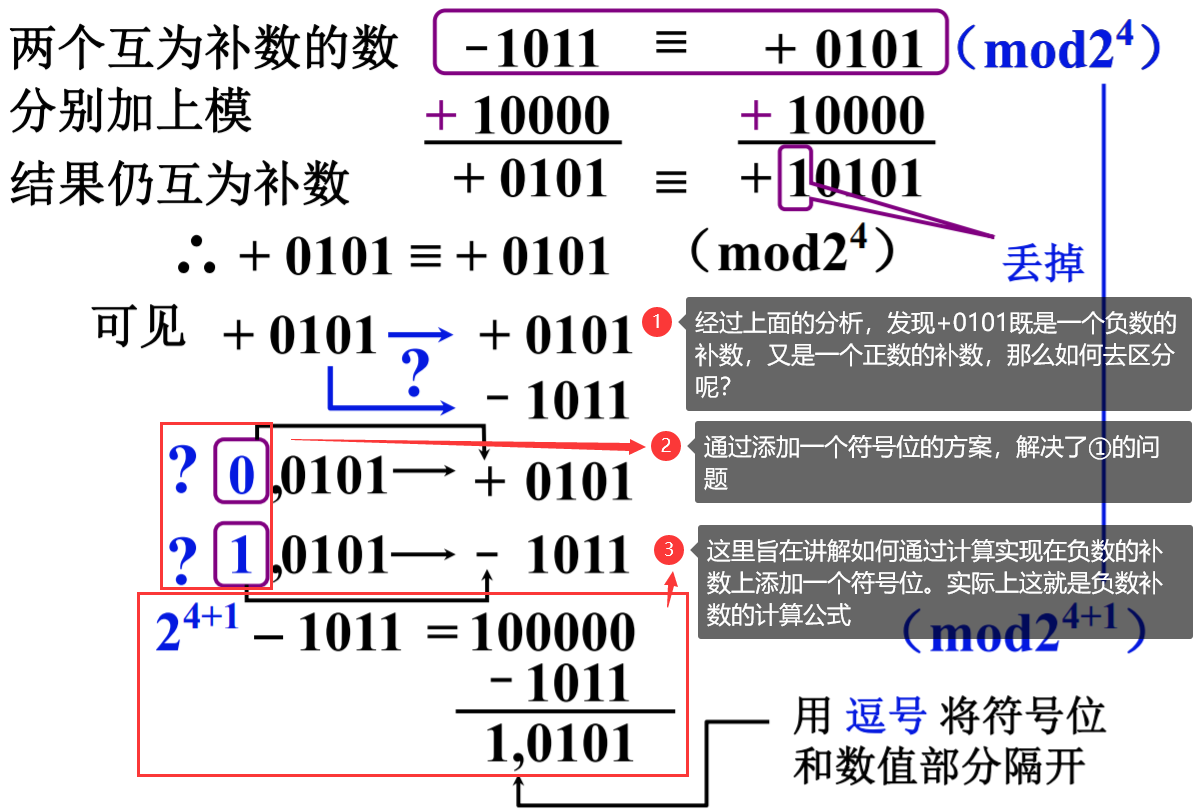

在这里介绍了补数计算公式的原理

公式原理

整数补码定义公式如下:

[x]={0x2n>x02n+1+x0>x2n(mod2n+1)x为真值,n为整数的位数[x]_补= \begin{cases} 0,x \qquad 2^n>x\geq0 \\ 2^{n+1}+x \quad 0>x\geq -2^n \quad (\mod \, 2^{n+1}) \end{cases} \qquad x为真值,n为整数的位数

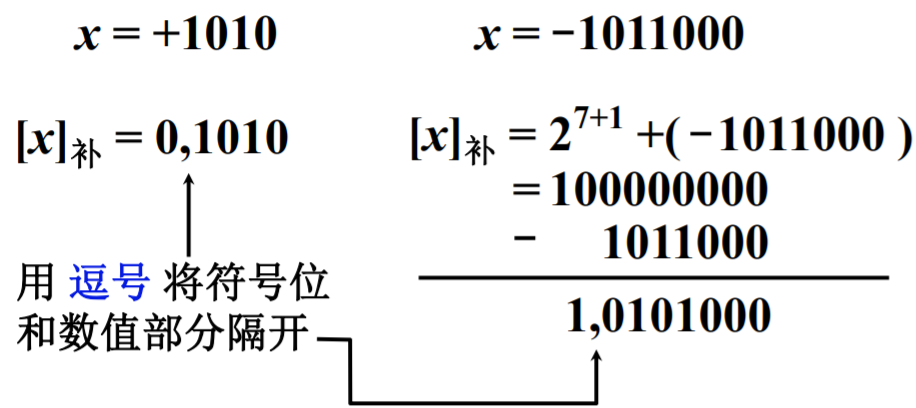

例子

小数公式如下:

[x]={x1>x02+x0>x1(mod2)x为真值[x]_补= \begin{cases} x \qquad 1>x\geq0 \\ 2+x \quad 0>x \geq-1 \quad (mod \, 2) \end{cases} \qquad x为真值
例子

当真值为负时,补码的快捷计算方法:

  1. 转为原码

  2. 除符号位外,其他每位取反

  3. 取反后,末位+1

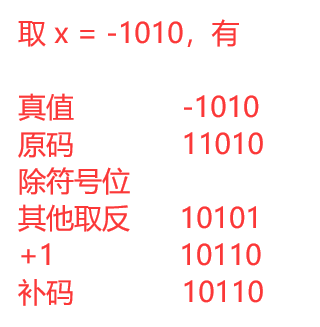

如图

例子

注意:补码定义公式是直接通过真值计算补码,而快捷求法是通过原码求补码

同时,当真值为负时,通过补码计算原码的方法:原码 可用 补码除符号位外 每位取反,末位加 1 求得

4. 反码表示法

反码整数定义

[x]={0x2n>x0(2n+11)+x0x>2n(mod2n+11)x为真值,n为整数的位数[x]_反= \begin{cases} 0,x \qquad\quad\quad\quad 2^n>x \geq 0 \\ (2^{n+1}-1)+x \quad 0 \geq x>-2^n \quad (mod \, 2^{n+1}-1) \end{cases} \qquad x为真值,n为整数的位数

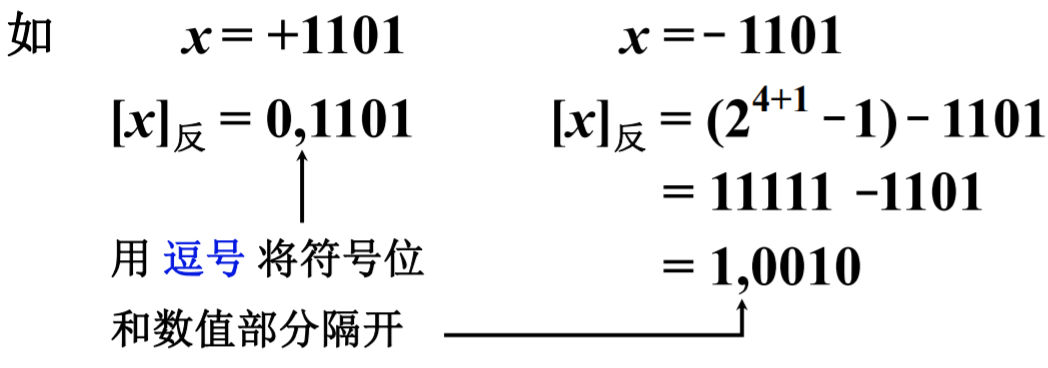

反码整数例子

当真值为负数时,反码计算的快捷方式:原码除符号位外每位取反

小数

[x]={x1>x0(22n+x)0x>1(mod22n)x为真值,n为小数的位数[x]_反=\begin{cases} x \qquad\quad\quad 1>x \geq 0 \\ (2-2^{-n}+x) \quad 0 \geq x>-1 \quad (mod \, 2-2^{-n}) \end{cases} \qquad x为真值,n为小数的位数
小数反码举例
反码例子

原码、补码、反码小结

  1. 最高位为符号位,用指定符号将 数值部分 和 符号位 隔开

    • 整数用 ,

    • 小数用 .

  2. 对于正数:

    • 原码 = 补码 = 反码

    • 真值变原码:最左侧加符号位 0

  3. 对于负数,符号位为1,其数值部分

    • 原码除符号位外每位取反,末位+1 ----> 补码

    • 原码除符号位外每位取反 ----> 反码

补充一个小结论:二进制数,经过两轮取反末位+1操作,该二进制数是不变的。

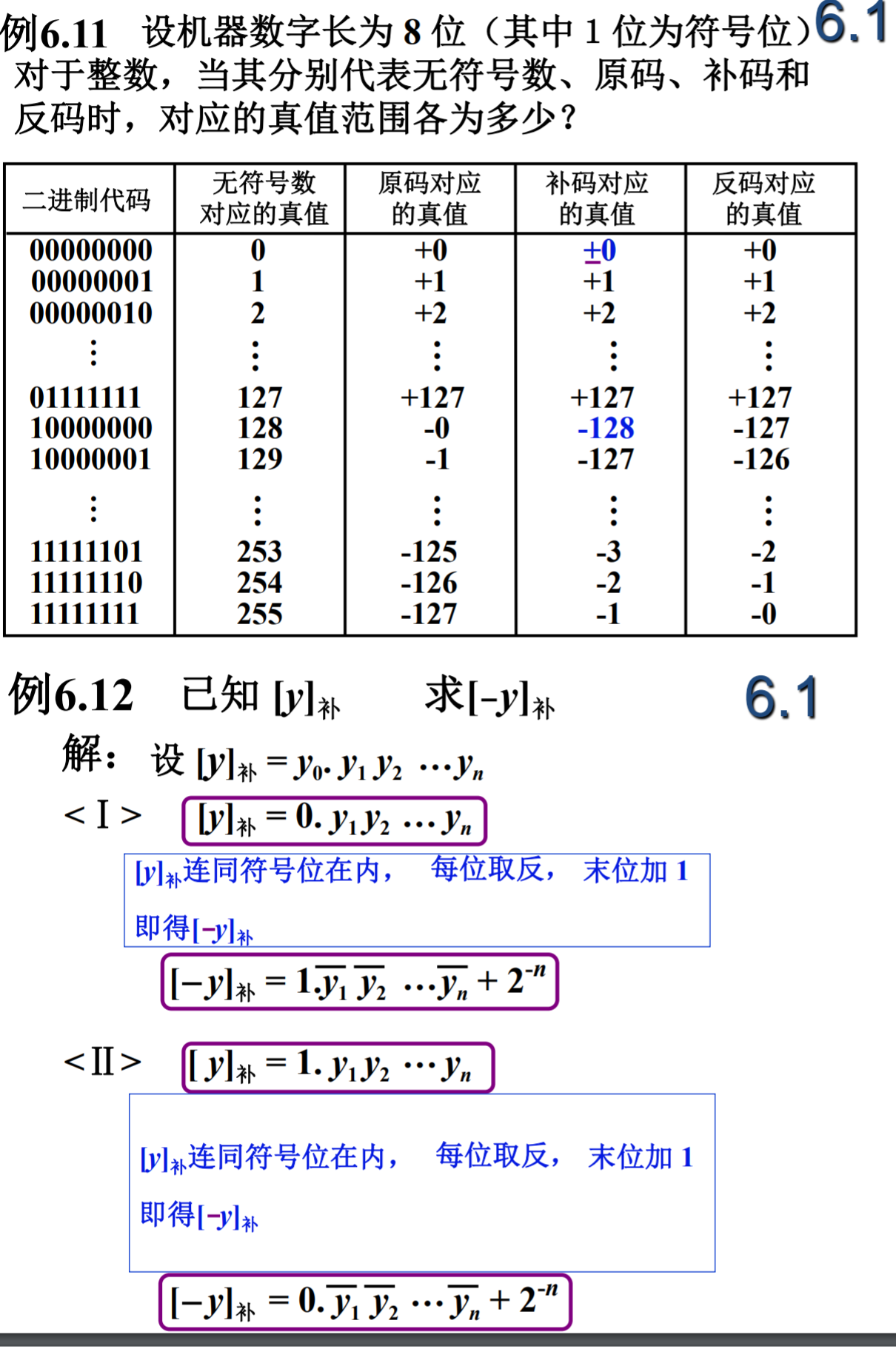

例题

5. 移码表示法

为什么要采用移码?原因在于使用补码难以直接比较数的大小,如下图:

补码缺陷

公式如下:

x=2n+x(2n>x2n)x为真值,n为整数的位数x_移=2^n+x \quad (2^n>x \geq -2^n) \qquad x为真值,n为整数的位数

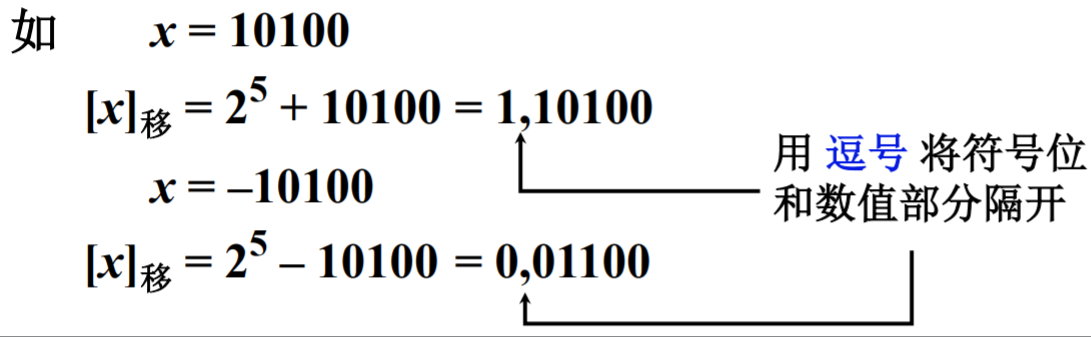

注意,移码只定义了整数。移码表示例子:

移码例子

移码可以很方便的比较整数的大小,如下图:

移码比较大小
移码和补码的比较1

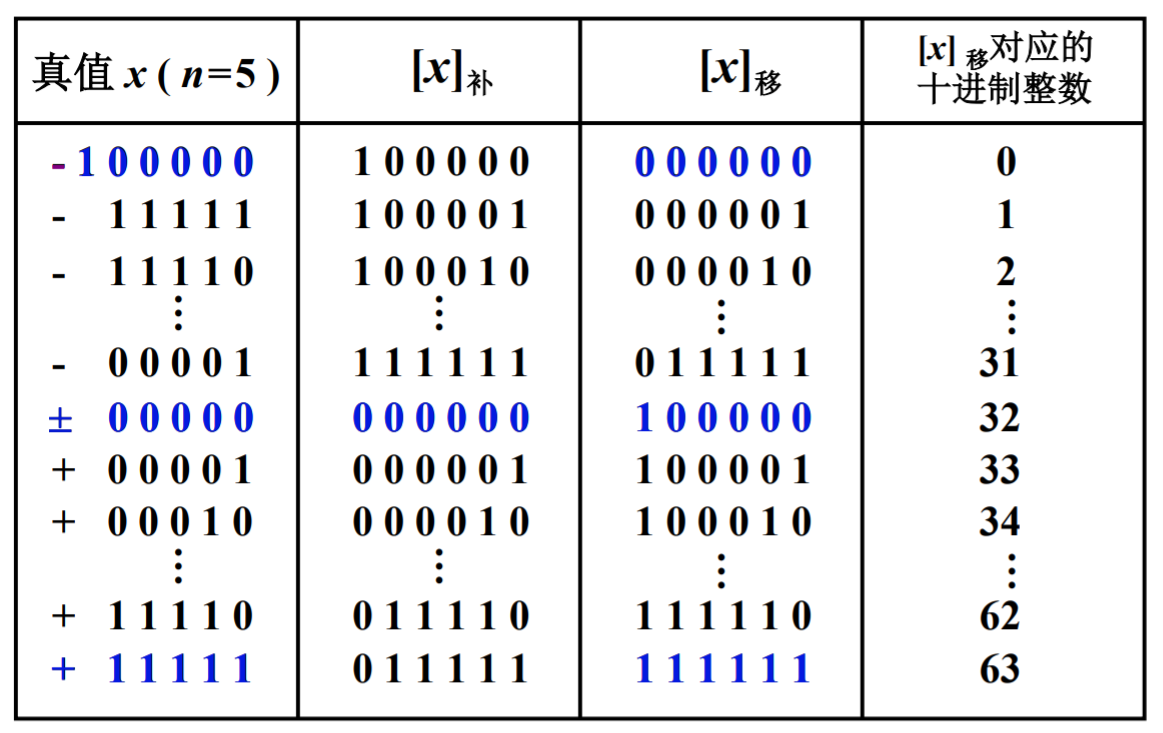

真值、补码和移码的对照表

真值、补码、移码对照表

移码的特点

  • 用移码表示浮点数的阶码(整数),能方便地判断浮点数的阶码大小

  • 即0的移码是唯一的:1,n个0

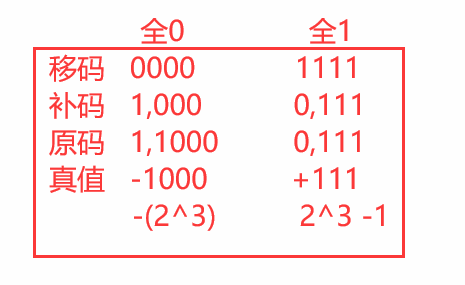

  • 移码全0表示的是最小值 $-(2^{n-1})$ 全1时表示最大值 $2^{n-1}-1$如下图

示例

6. 数的定点表示和浮点表示

关于定点和浮点的概念

计算机中,没有为小数点设置专门的存储逻辑。小数点的位置是以约定的方式给出的。当约定小数点在某一指定点时,这就是定点表示。

依据约定小数点位置的不同,可以将计算机分成两种:小数定点机、整数定点机。如图

小数定点机和整数定点机

为什么在计算机中要引入浮点数表示?定点数表示所拥有的缺陷?

  • 编程困难,程序员要调节小数点的位置

  • 数的表示范围小,为了能表示两个大小相差很大的数据,需要很长的机器字长

  • 数据存储单元的利用率往往很低

浮点数的一般形式

N=S×rjS尾数,j阶码,r尾数的基值N=S \times r^j \qquad S\,尾数,j\,阶码,r\,尾数的基值

计算机中 r 取 2、4、8、16 等。如下例:

r=2

计算机中规定:(图中√标记的符合计算机要求)

  1. 尾数S 取纯小数(可正可负),并称尾数最高位为1的浮点数为规格化数(这里最高位指的是尾数的真值部分,即小数点后第1位)

  2. 阶码j 取整数(可正可负)

浮点数在计算机中的表示形式

浮点数在计算机中的表示形式

浮点数的表示范围

浮点数表示范围

练习题:

浮点数表示范围练习题

浮点数的规格化形式

基数r取值
规格化形式

2

尾数最高位为1

4

尾数最高 2 位不全为 0(2 个二进制位表示 1 个四进制位)

8

尾数最高 3 位不全为 0 (3 个 二进制位表示 1 个四进制位)

结论:基数不同,浮点数的规格化形式不同

浮点数的规格化

浮点数规格化的步骤:

  1. 尾数左移或后移,使尾数的最高几位满足规格化形式的要求

    • 尾数左移:左规(数据相对小数点向左移动)

    • 尾数右移:右规(数据相对小数点向右移动)

  2. 对阶码进行加减处理,使浮点数的真值不发生变化

如下示例:

浮点数的规格化

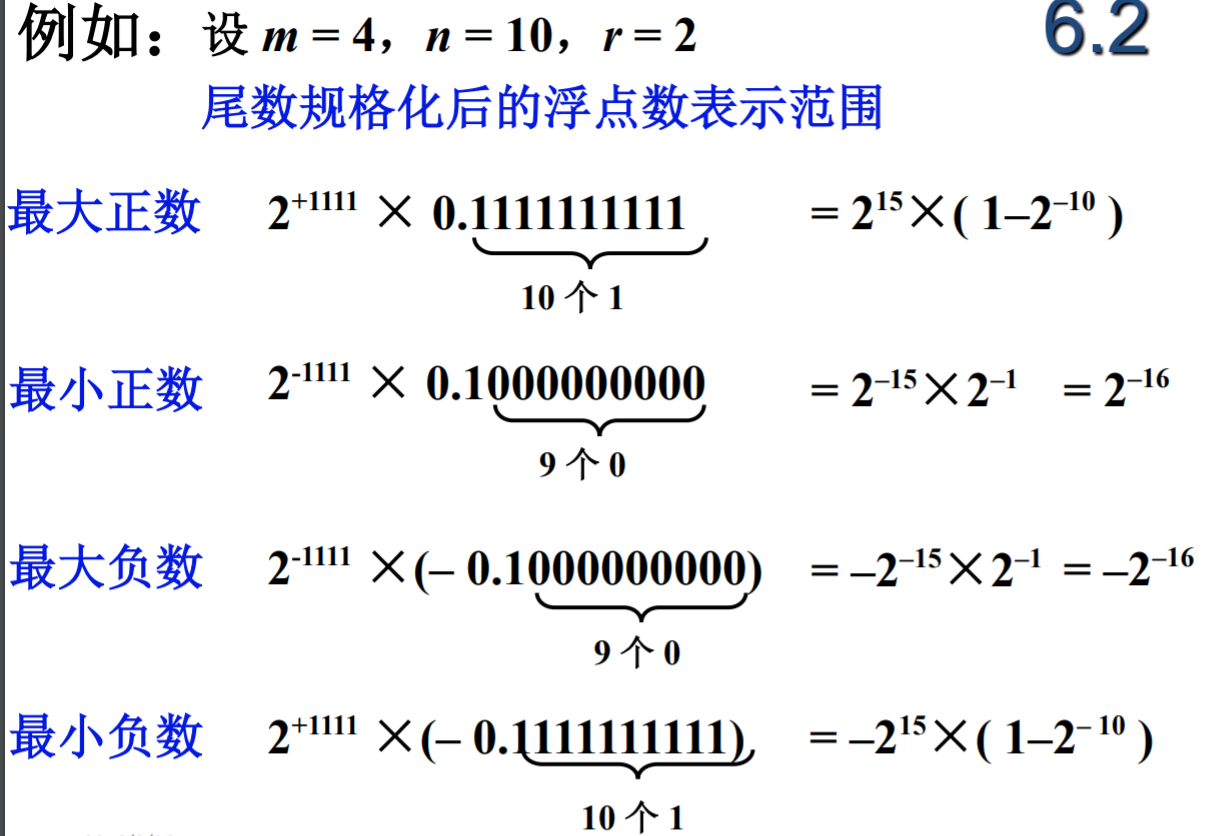

规格化范围计算例题

规格化范围计算例题

需要注意到:规格化后浮点数的范围和未规格化浮点数的范围是不同的

机器零

机器零

7. IEEE 754 标准

该标准规定浮点数在计算机中的表示形式为:

IEEE754标准

该标准同时要求:尾数必须采用规格化表示。特点如下:

  • 尾数最高位必为1

  • 只有一个小数点位置,它就是阶码的小数点位置,同时也是尾数的小数点位置

  • 阶码为整数、尾数为纯小数

数值类型

符号位S

阶码

尾数

总位数

短实数

1

8

23

32

长实数

1

11

52

64

临时实数

1

15

64

80

8. 移位运算

如: 15.m = 1500.cm,相当于小数点右移两位。由于在计算机中小数点是按约定位置的,因此实际上小数点是不移动的。这种情况,我们称为:15 相对小数点左移两位(机器用语)

  • 左移:绝对值扩大

  • 右移:绝对值缩小

在计算机中,移位与加减配合,能够实现乘除运算

移位前提规则:符号位不变。移位添补规则如下:

移位添补规则

1. 正数移位运算

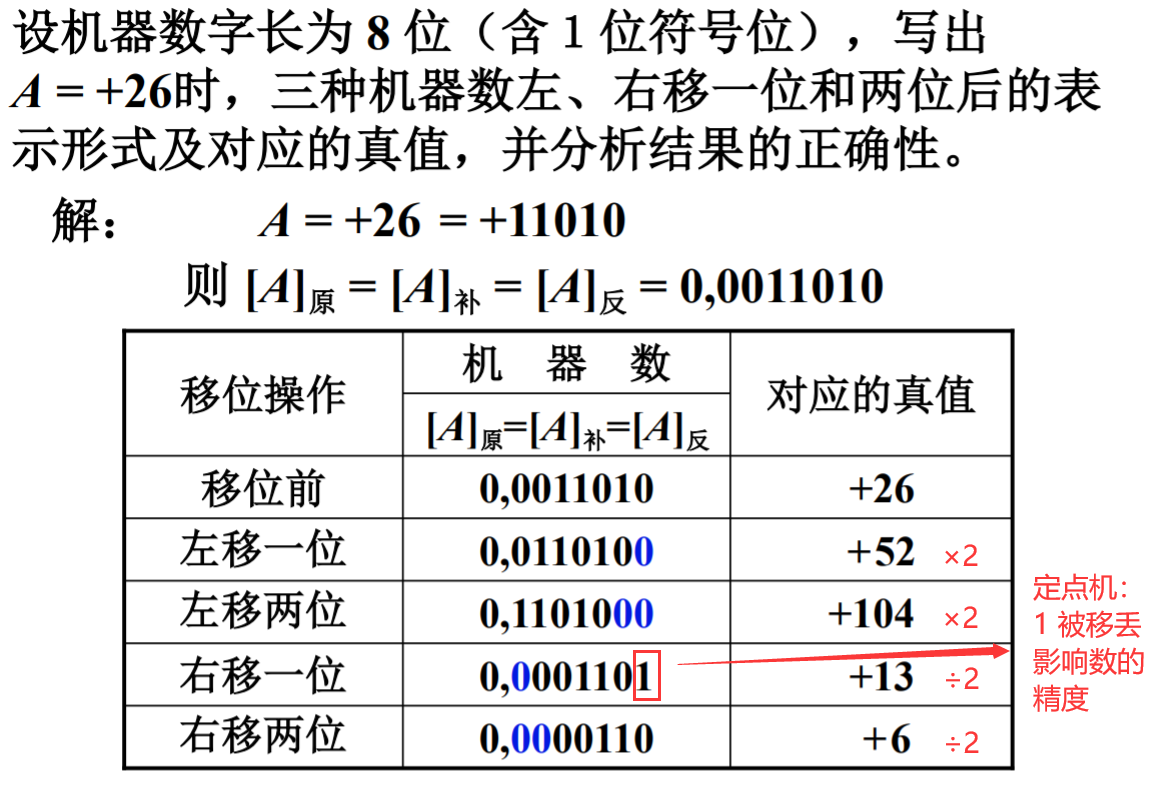

正数移位运算实例1

结论:对于正数的移位运算,无论是原码、补码还是反码

  • 左移:相当于真值×2

  • 右移:相当于真值÷2

这里还有一个非常重要的结论:在移位运算中(这里☞低位丢失)

  1. 如果移位丢失的数位对应真值中的0,数的精度不会发生变化

  2. 如果移位丢失的数位对应真值中的1,数的精度会发生变化

低位丢失影响精度,高位丢失改变数的大小(出错)

在接下来的负数移位运算例子中,请着重关注移位丢失对数的精度造成的影响

2. 负数移位运算

负数移位运算实例1

当精度丢失时,补码、反码对应的原码和真值移位对应的原码就有差别了。

同时,将本例中反码左移三位,会发现运算结果出错。原因在于反码左移3位时丢失了一个高位0,而这个高位0对应真值中的高位1。

3. 算术移位的硬件实现

如图

算术移位的硬件实现

4. 算术移位和逻辑移位的区别

算数移位和逻辑移位的区别

9. 加减法运算

为什么不使用原码进行运算?

因为在前面的介绍中,我们知道使用原码进行加减法运算,需要根据数的符号判别到底是加法运算还是减法运算,实现复杂

加法运算公式

整数[A]+[B]=[A+B](mod2n+1)小数[A]+[B]=[A+B](mod2)整数 \qquad [A]_补+[B]_补=[A+B]_补 \, (\mod \, 2^{n+1})\\ 小数 \qquad [A]_补+[B]_补=[A+B]_补 \, (\mod \, 2)\quad

减法运算公式 A−B=A+(−B)

整数[AB]=[A+(B)]=[A]+[B](mod2n+1)小数[AB]=[A+(B)]=[A]+[B](mod2)整数 \quad [A-B]_补=[A+(-B)]_补=[A]_补+[-B]_补 \, (mod\, 2^{n+1})\\ 小数 \quad [A-B]_补=[A+(-B)]_补=[A]_补+[-B]_补 \, (mod \, 2)

结论:在补码加减法运算中,实际上都是进行的加法。需要注意,连同符号位一起相加,符号位产生的进位自然丢掉

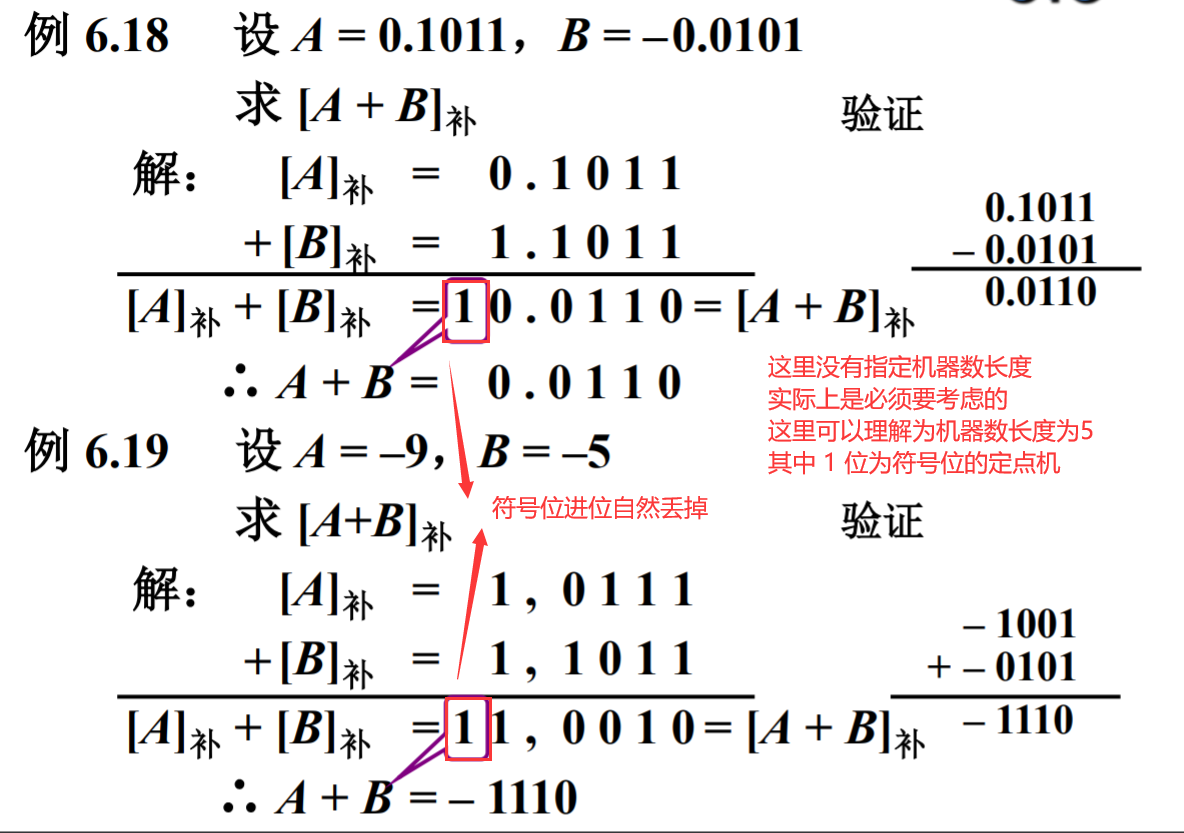

需要注意到这两个例子中,关于机器数指定部分。(实际运算一定要考虑机器数长度)下为例1

补码加减法例1

例2

补码加减法例2

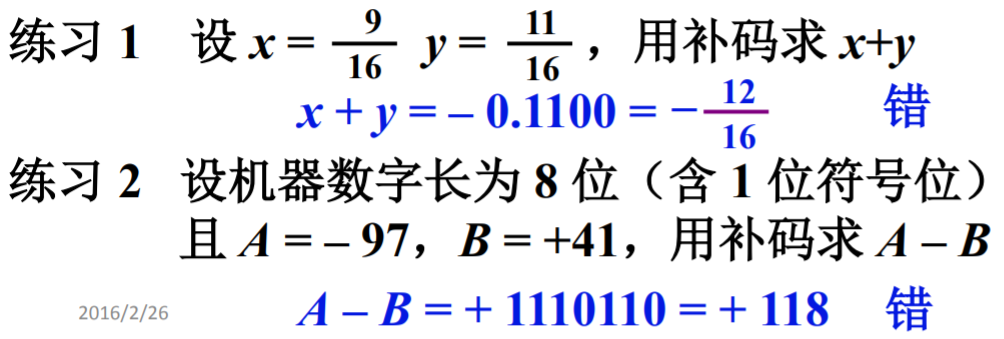

一个例子引出溢出的概念

溢出例子
  • 练习一出错原因:纯小数定点机,运算结果>1,发生溢出

  • 练习二出错原因:8位整数定点机,表示范围在 -128 ~ +127,运算结果超出了这个范围,产生溢出

溢出的概念:数据长度超出机器字长。(也可以说是,数据超过了机器所能表示数字的范围)

一位符号位判溢出

判别方法:参与操作的两个数符号相同,其结果的符号与原操作数的符号不同,即为溢出。

分三种情况进行分析这个方法的正确性:

  1. 两个数异符号:即符号为一正一负,既然这两个数能够在定点机中表示,它们本身是不会溢出的,那么经过运算,结果肯定也不会溢出。

  2. 同为正数:假如运算结果变为负号,那就是发生了溢出。参考上面 练习一

  3. 同为负数:加入运算结果变为正号,那就是发生了溢出。参考上面 练习二(练习二可以看成是两个负数相加)

两位符号位判溢出

首先需要明确:两位符号位 代表 以4为模

补充一个知识:假如以$2^k$为模,那么符号位就是k个。符号位有k个1或0,真值部分不变)

判别原理:

两位符号位判溢出原理

10. 乘法运算

实现

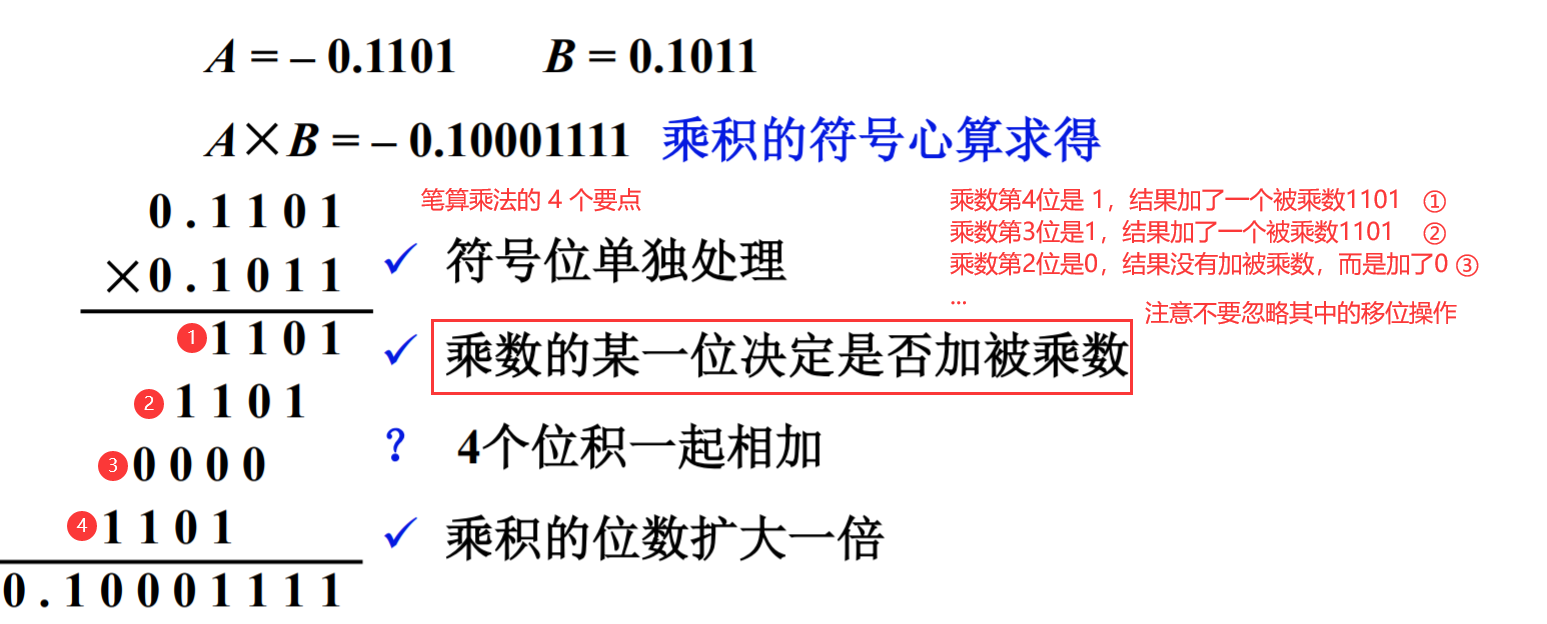

1. 分析笔算乘法

笔算乘法分析

计算机如何实现笔算乘法的四个要点

  1. 符号位单独处理:采用一个异或电路对符号进行处理

  2. 乘数的某一位决定是否加被乘数:将乘数放在移位寄存器中,每判断一次最低位,乘数右移一位(最低位丢失)

  3. 4个位积一起相加:用一个寄存器进行累加操作

  4. 乘积的位数扩大一倍:用两个寄存器一起保存乘积

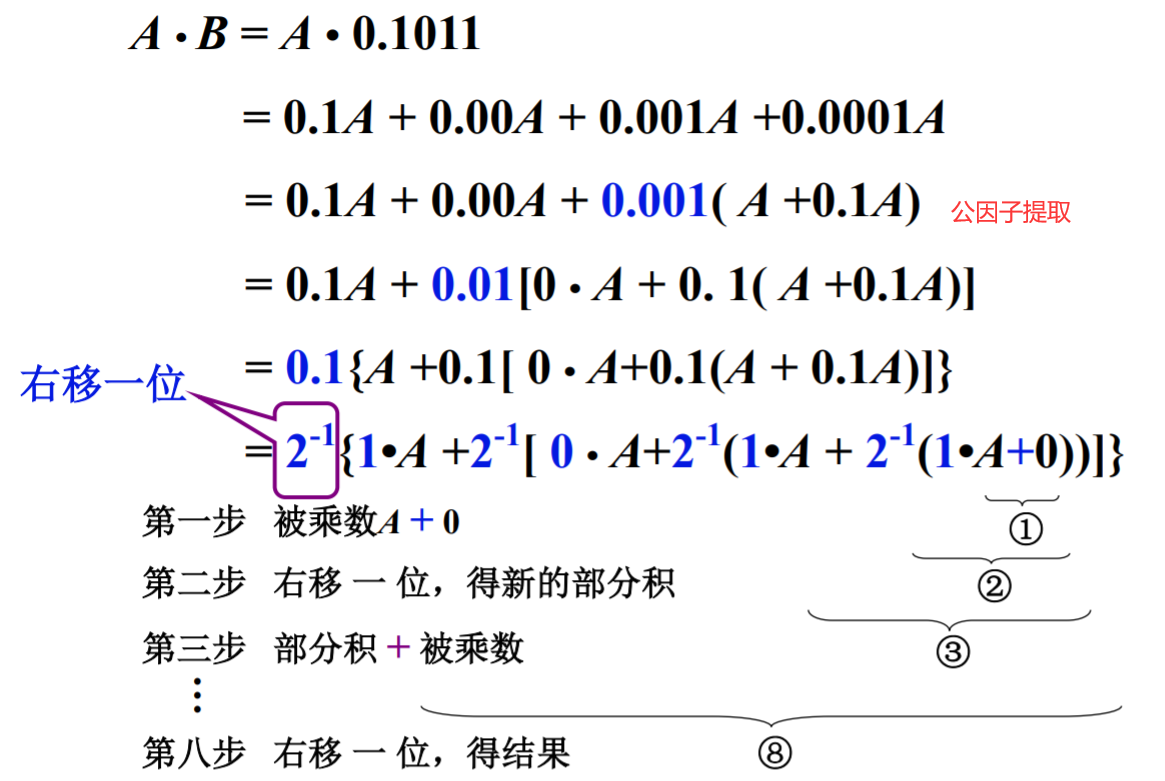

2. 笔算乘法改进

笔算乘法改进

3. 改进后的笔算乘法过程(竖式)

如图 要注意:符号位是单独另外考虑的,这里只涉及数据位的计算。(整体移位的原因)

改进后的笔算乘法分析

改进算法步骤分析

  1. 部分积初始值为 0

  2. 根据乘数末位的值判断部分积加值,结果记为 X

    • 乘数末位为1,部分积 + 被乘数

    • 乘数末位为0,部分积 + 0

  3. 将 2. 的结果X右移一位,形成新的部分积

  4. 乘数右移一位,末位移丢(因为末位判断过了,要判断倒数第二位的值了)。

  5. 从 2. 开始循环,直到乘数全部判断完成

注意:

  1. 每一轮循环执行了两次移位,X移位一次,乘数移位一次

  2. X移位时丢出来的低位数据,放在了乘数移位空出来的高位位置

  3. 这里用到了3个寄存器,有2个分别保存部分积高位和乘数(和部分积低位),具有移位功能。1个用于保存被乘数,不具有移位功能

  4. 当计算完成后,两个寄存器合起来才是结果。其中:

    • 部分积寄存器保存结果的高位部分

    • 乘数寄存器保存结果的低位部分

4. 小结

  1. 乘法 运算可用 加和移位实现。n位数据的乘法运算,需要n次加法运算和n次移位运算。n指运算数数据部分长度

  2. 由乘数的末位决定被乘数是否与原部分积相加, 然后 右移1位 形成新的部分积,同时 乘数 右移1 位 (末位移丢),空出高位存放部分积的低位。

  3. 被乘数只与部分积的高位相加

  4. 硬件:3个寄存器(其中两个有移位功能),1个全加器(n+1位,实现相加操作)

原码乘

1. 原码一位乘运算规则

如图

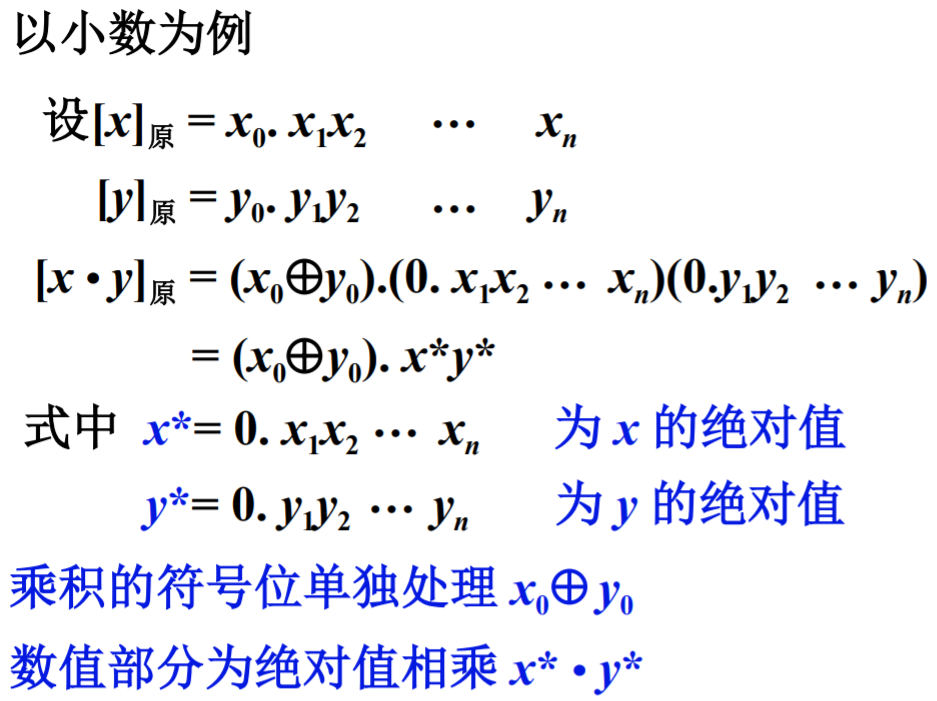

原码1位乘运算规则

2. 原码一位乘递推公式

如图 其实和改进后的笔算乘法思想一致,那里看懂,这个就不会有问题

以下为例题

原码1位乘例题

特点:

  1. 绝对值运算

  2. 用移位的次数判断乘法是否结束

  3. 逻辑移位

11. 除法运算

实现

如图

分析笔算除法

2. 笔算除法和机器除法的比较

实际上指明了机器运算如何实现笔算运算中的要点

笔算除法和机器除法的比较

需要注意的点:

  1. x 在第一次计算时,是被除数。从第二次开始,代表的就是余数了。而y始终代表除数。看恢复余数法中的例子

  2. 余数左移一位 和 除数右移一位 相对而言是等价的

  3. 使用1倍字长加法器原因:用余数左移一位代替除数右移一位后,不会产生更多的位数

原码除法

基本原理

原码除法原理

计算机中除法运算的实现有两种:恢复余数法、不恢复余数法(加减交替法)。

1. 恢复余数法

假如求 [ x y ] 原 [\frac{x}{y}]_原 [yx]原,算法步骤:

  1. 被除数和除数进行比较,判断商值。计算机通过补码减法运算判断: [ x ∗ ] 补 − [ y ∗ ] 补 = [ x ∗ ] 补 + [ − y ∗ ] 补 x ∗ , y ∗ 代 表 绝 对 值 [x^]_补-[y]_补=[x^]_补+[-y]_补 \qquad x^*,y^*代表绝对值 [x∗]补−[y∗]补=[x∗]补+[−y∗]补x∗,y∗代表绝对值

    • 余数为正数,上商为1,余数为x (x的值变了)

    • 余数为负数,上商为0 同时恢复被除数 x(上商为1代表这步减法是合规的,上商为0代表这里不能做减法,因此要恢复)

    • 注意: [ x ∗ ] 原 = [ x ∗ ] 补 = [ x ∗ ] 反 [x^]_原=[x^]_补=[x^*]_反 [x∗]原=[x∗]补=[x∗]反。

  2. x 逻辑左移1位成为新的被除数。从第1步开始循环

特点:

  1. x 代表的值一直在变化(做减法、做移位),而 y 代表的值是不发生变化的

  2. x 从第二步开始就代表了余数(左移1位后成为新一轮除法运算的被除数),因为x可能会被恢复,因此这种方法名为 恢复余数法

  3. 每一轮循环都会移位一次。n位的被除数,共移位n次

特点:

  1. 上商 n+1 次

  2. 第一次上商判溢出

  3. 移位 n 次,加法 n+1 次

  4. 用移位的次数判断除法是否结束

关于第一次上商判溢出

在纯小数定点机中,假如第一次上商为1,代表结果>1,产生了溢出。

恢复余数法运算规则:

恢复余数法运算规则

2. 不恢复余数法(加减交替法)

不恢复余数法运算规则(注意对比恢复余数法运算规则。实际上这个运算规则就是从恢复余数法运算规则中推导出来的)

不恢复余数法运算规则

特点:

  1. 上商 n+1 次

  2. 第一次上商判溢出

  3. 移n次,加 n+1 次

  4. 用移位的次数判断除法是否结束

12. 浮点四则运算

设 $x=S_x·2^{j_x} \quad y=S_y·2^{j_y}$

这里符号位使用两位,符号最高位是真正的符号位,在移位运算时,只有符号最高位不参与移位(算术移位)

为什么要对阶以及什么是对阶?

浮点数运算有两个前提要求:

  1. 基值相同

  2. 阶码相同

只有满足这两个要求,才能保证尾数进行加减法运算结果的正确性。而在基值相同的情况下,调整阶码使阶码相同就是对阶。对阶时尾数也要调整(保证真值不变)

计算机中,通过对阶码进行补码减法运算,判断阶差,并对阶码进行调整。下图给出了阶差公式及所有的调整方案:

求阶差

这里的 加减法、移位操作,操作数可以从 1 改为 Δ j

计算机采用的对阶原则是:小阶向大阶看起。原因:高位丢失影响大小,低位丢失影响精度。

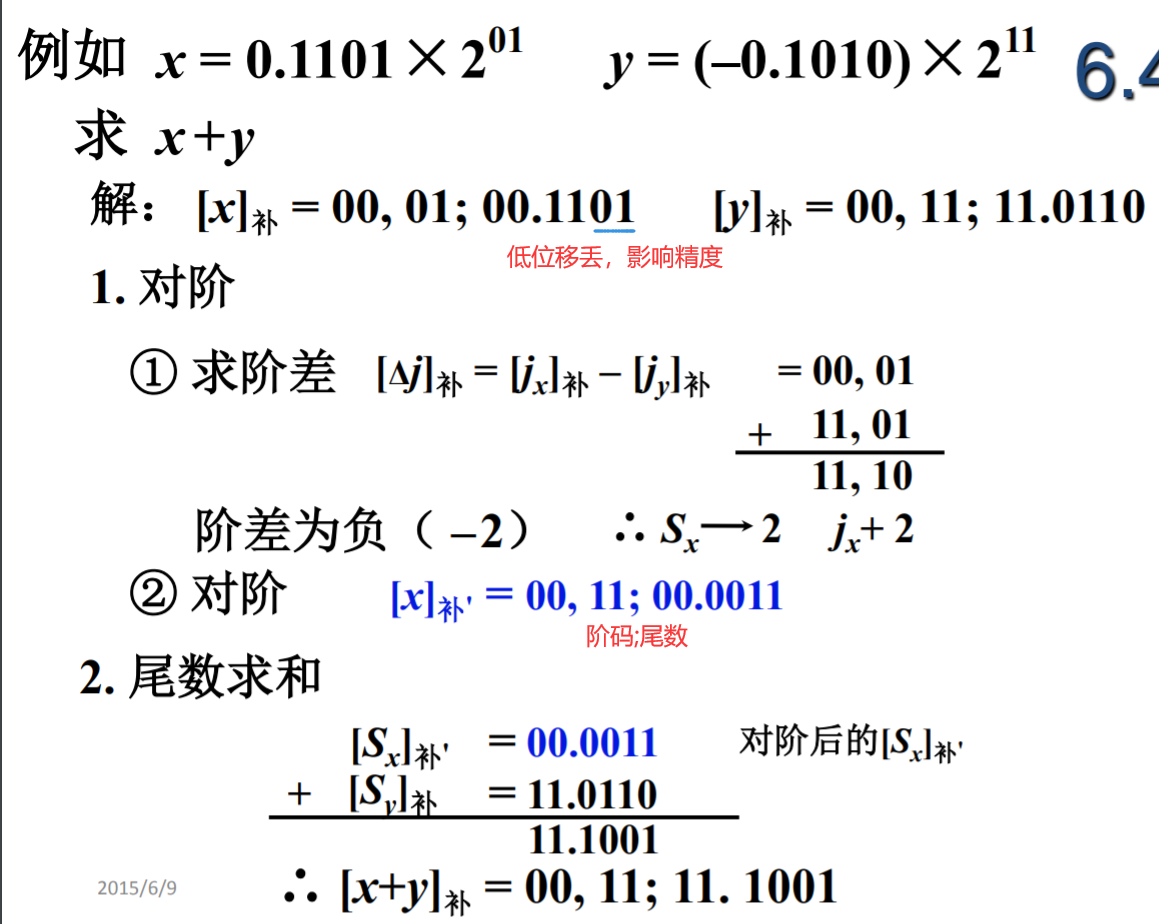

对阶例子

3. 规格化

通用定义:1rS<1r代表基值r=2时:12S<1通用定义:\frac{1}{r}\leq|S|<1 \qquad r代表基值 \\ 当\,r=2\,时:\frac{1}{2}\leq|S|<1 \qquad
规格化数的判断

特例如下:

特例

左规,机器数采用补码:尾数左移一位(算数移位),阶码减 1,直到数符和第一数位不同为止。

对阶例题

右规,使用条件:当 尾数溢出( >1)时,需 右规。即尾数出现 01. ×× …×或 10. ×× …×时

机器数采用补码:尾数右移一位(算术移位),阶码加 1

4. 舍入

在 对阶 和 右规 过程中,可能出现 尾数末位丢失 引起误差,需考虑舍入。两种舍入方案:

  1. 0舍1入法:

    • 末位丢失0:不做处理

    • 末位丢失1:末位+1

  2. 恒置1法:无论末位丢失0或1,始终把末位设为1

5. 溢出判断

首先要明确:这里的溢出是指整个浮点数的大小超出了定点机的存储字长

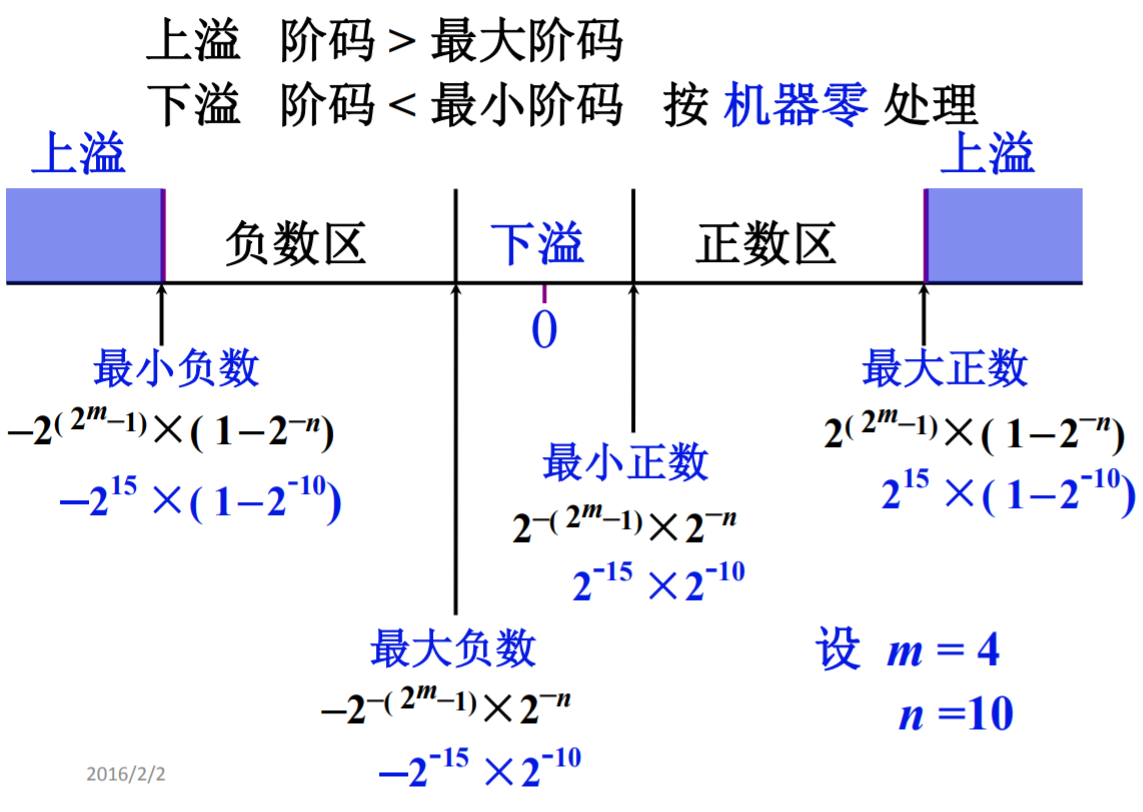

浮点四则运算-溢出判断

最值的计算方法参考 [浮点数的范围计算](#2. 浮点数的表示范围)
