# 输入输出系统

## 1. 输入输出系统的发展状况

### 1. 早期

CPU和I/O设备以分散连接的方式进行连接。

> 分散连接：每个设备都有独立的控制电路。

特点：

1. CPU和I/O设备紧耦合，增减外部设备苦难
2. CPU和I/O设备以程序查询方式进行连接，串行工作
3. I/O设备进行输入、输出时，CPU必须运行相应程序或处于停等状态

### 2. 接口模块和DMA阶段

出现原因：由于外设的增多，难于增减外部设备的分散连接模式被淘汰。

这一阶段，I/O接口和DMA控制器与CPU相互配合，完成输入、输出操作。I/O设备和CPU信息交换传输控制方式有两种：

1. 中断方式
2. DMA方式，DMA（Direct Memory Access，直接内存访问）是一种数据传输方式，它可以在不需要CPU参与的情况下实现对内存的直接读写，可以减轻CPU的负担，提高数据传输的效率。

特点：在信息传输过程中、信息传输完成后，CPU仍要参与部分信息传输的处理工作。

### 3. 具有通道结构阶段

出现原因：为了使CPU和I/O设备实行并行工作，使输入输出系统数据的管理控制从主机中脱离出来。

特点：

1. 有自己的指令系统、控制器，部分通道还有自己的存储器
2. 通过执行通道程序，可以控制连接在通道上的I/O设备直接和主机进行信息传输。

> * 通道实际上是一种小型的DMA处理机
> * 通道程序就是由通道指令组成的程序

### 4. 具有I/O处理机的阶段

出现原因和通道的出现原因一致。这一阶段可以使用专用的I/O处理机管理I/O设备，同时也可以将微处理器和与主机CPU一样的处理器当作I/O处理机来使用。当使用处理器作为I/O处理机来使用时，在I/O设备空闲时，该处理器可分担主机CPU的压力，帮助其执行运算任务。

## 2. 输入输出系统的组成

### 1. I/O软件

**I/O指令**就是CPU指令集中的一部分，I/O指令结构如下：

![IO指令结构](https://img-blog.csdnimg.cn/img_convert/e263acc83ddb319c7fbff9b794a9cf59.png)

* 操作码：I/O指令的操作码相当于I/O指令的标志，表明这个指令是I/O指令
* 命令码：相当于CPU指令集中普通指令的操作码，指出要对I/O设备做出什么操作
* 设备码：I/O设备或I/O端口的地址

> I/O端口：I/O设备中的某个寄存器

**通道指令**就是通道自身拥有的指令集。

> 通道的工作流程

1. 编程人员为了使应用程序能够调用外部设备工作，在应用程序中编写了广义I/O指令，广义I/O指令给出了如下信息
   1. 参数数据传输的I/O设备
   2. 数据传输主存的首地址
   3. 传输数据的长度
   4. 传输的方向：是向I/O设备传输数据还是向主存传输数据
2. 操作系统根据广义I/O指令给出的参数以及要执行的操作，编写一个由通道指令构成的通道程序，并将其放在内存或者通道自身的存储器的指定位置，然后启动通道进行工作
3. 通道拿到通道程序的首地址后，执行通道程序，控制I/O设备完成相应的操作

通道指令需要给出要传输数据（数组）的首地址、传输字数、操作命令、传输方向、设备地址等。通道指令一般比较长。

> 关于IBM/370

1. 通道指令长度为64位

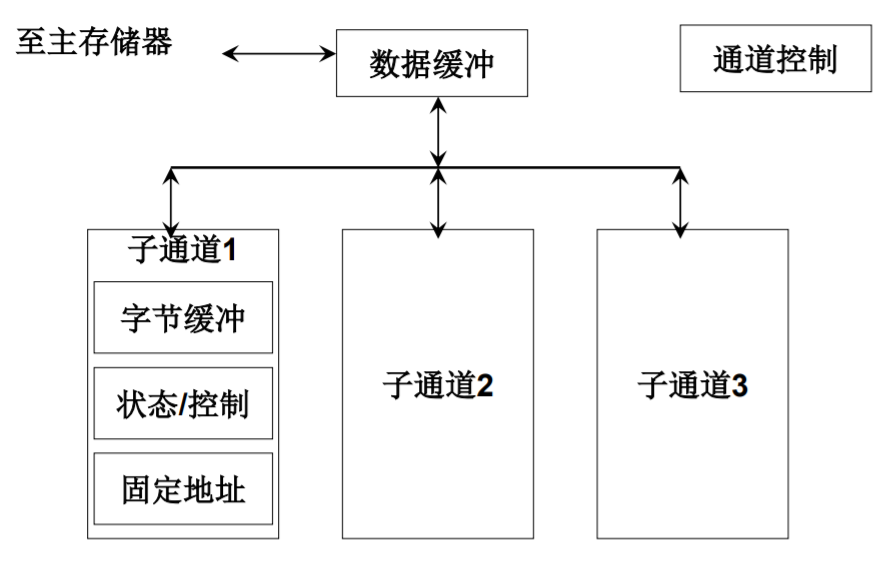

2. 通道的下面可以带若干个子通道，子通道可以并行工作
3. 每个子通道可以连接多个设备控制器
4. 每个设备控制器可以连接多个设备

### 2. I/O硬件

1. 采用接口模式的I/O硬件包括：设备、I/O接口
   * 设备通过接口连接在总线上，和主机完成信息交换
2. 采用通道模式的I/O硬件包括：设备、设备控制器、通道
   * 设备连接设备控制器，设备控制器连接子通道，子通道连接通道

## 3. I/O设备与主机的联系方式

### 1. I/O设备的编址方式

> I/O设备的编址方式有两种：统一编址、不统一编址。

**1. 统一编址**

核心思想：把I/O设备的地址看成是内存地址的一部分，在进行内存编址时统一进行编址。

实现原理：

1. 取内存地址中的部分地址作为I/O设备或I/O端口的地址
2. 如果输入、输出指令或者访存指令的地址码在I/O地址范围内，那么这次的操作实际上是针对I/O设备进行的

特点：

1. CPU可以用取数、存数指令对I/O设备进行管理、控制，不需要特定的I/O指令
2. CPU的指令集相对简单

适用情况：当内存系统编制空间较大时，可以采用这种方式

**2. 不统一编址（单独编址）**

核心思想：在内存地址空间之外，专门设置一个I/O设备的地址空间

> 虽然两个地址空间是独立的，但他们对应的二进制代码范围，是存在重合的
>
> 比如：一个20位的内存，寻址空间为1M，在对I/O设备进行编址时，地址范围为 16个0到16个1（即64K）。此时两个地址空间的二进制代码是存在重合的。

问题：对于相同的二进制地址，如何区分一个指令到底是对内存进行操作的还是对I/O设备进行操作的？

解决方案：采用专门的I/O指令对I/O设备进行操作。

因此这种编址方案的特点就是：有专门的I/O指令对I/O设备进行控制。

### 2. 设备选址

用设备选择电路识别是否被选中

> 用CPU给出的地址和设备保存的自己的地址进行比较

### 3. 传送方式

1. 串行：数据一位一位的进行传输
2. 并行：同时有多位数据在多条数据线上进行传输，通常情况下数据线的条数是8的倍数

### 4. 联络方式

外部设备在接收、发送数据的响应情况。

**1. 立即响应**

接收到数据后立即显示，比如LED灯，在接收到数据后立即以亮/不亮的方式显示接收到的数据。

适用于一些结构简单，状态、数量比较少的设备。

**2. 异步工作采用应答信号**

异步工作分为两种，可以并行传输，也可以串行传输。

> 并行传输

![并行1](https://img-blog.csdnimg.cn/img_convert/cfd947a1fe23c67155e2573cb7ef562f.png)

CPU和接口之间一般都是并行传输，所以现在讲的异步工作应答信号主要是I/O接口和I/O设备之间采用的。

1. I/O接口和I/O设备之间有多条数据线组成了一条类似数据总线的数据线（完成并行工作）
2. I/O接口和I/O设备采用应答信号，比如，当I/O设备要接收数据时
   1. I/O端口将数据准备好后，通过一个== R e a d y Ready Ready==信号告诉I/O设备：端口中的数据已经准备好了
   2. I/O设备对端口中的数据进行读取，并给出应答信号
3. 如果是I/O设备要输入数据到CPU或主机：
   1. 当I/O接口中的数据缓冲器空了后，就会向I/O设备发送== R e a d y Ready Ready==信号，告诉I/O设备，可以向I/O接口发送数据了
   2. I/O设备向I/O接口发送数据，并给出应答信号

> 串行传输

![串行传输1](https://img-blog.csdnimg.cn/img_convert/ca39f27534cd6ca0b2605fad3f9703b4.png)

1. 传输要有起始位和终止位，如图
   * 占1位的起始位，共 9.09ms
   * 占2位的起始位，共 2×9.09ms
2. 在起始位和终止位之间，是若干位的数据位

**3. 同步工作采用同步时标**

### 5. I/O设备与主机的连接方式

有两种连接方式：辐射式连接、总线连接。

**1. 辐射式连接**

就是我们前面介绍过的分散连接。

> 如图

![辐射式连接](https://img-blog.csdnimg.cn/img_convert/1ef8b75e8cb12487eadf3bc8ba237f7d.png)

**2. 总线连接**

外部设备通过接口和主机进行连接。

接口的作用：

1. 向外部设备传送主机的命令
2. 向主机传送外部设备状态信息
3. 完成数据缓存、数据格式变化等

优点：便于增删设备

## 4. I/O设备与主机信息传送的控制方式

### 1. 程序查询方式

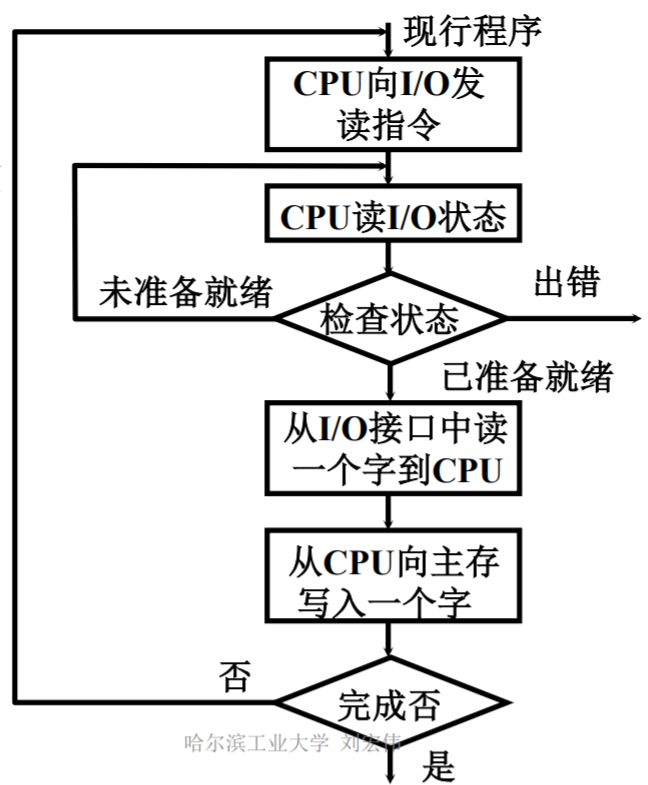

> CPU从I/O设备读数据流程图

![CPU从I/O设备读数据流程图](https://img-blog.csdnimg.cn/img_convert/2baa3054d19656ecefb71f05cd07741e.png)

> I/O设备和I/O接口的工作流程

1. I/O设备接到CPU指令后，开始数据准备
2. 经过较长时间的准备后，I/O设备将准备好的数据送入I/O接口的数据缓冲区，然后I/O接口将工作状态标志转为”已准备就绪“。I/O状态保存在I/O接口的触发器中

注意：在I/O设备准备数据过程中，CPU一直在检查I/O状态，无法执行其他指令。

特点：

1. 外部设备和内存的信息交换必须通过CPU
2. CPU在I/O设备准备数据的过程中处于停等状态，效率低下
3. I/O设备和CPU的工作是串行的

### 2. 程序中断方式

I/O设备的工作过程可以分为两个阶段，在程序查询方式中，CPU在I/O设备工作的两个阶段都要参与。程序中断方式对程序查询方式进行了优化：

1. 自身准备（包括数据准备）在I/O设备的"自身准备阶段"，CPU不参与I/O工作，可以执行其他程序
2. 与主机交换信息，CPU暂停现行程序，参与I/O工作

> 实例

![程序中断方式](https://img-blog.csdnimg.cn/img_convert/afd95598bea4ae47e945ee577ad9ed18.png)

1. CPU在执行现行程序时遇到了I/O指令
2. CPU首先启动I/O设备，然后继续执行现行程序
3. 当I/O设备完成自身准备向CPU发出"中断请求"后，CPU暂停执行现行程序，参与执行I/O设备的数据输入、输出工作
4. 执行完I/O操作后，CPU继续执行现行程序

在这个过程中，CPU没有因I/O设备准备数据而出现"停等"现象。

优点：CPU一定程度上从I/O设备的数据输入、输出操作出解脱出来，执行效率更高了

缺点：

1. I/O设备和内存的数据传输仍然需要CPU的参与
2. CPU保存程序执行断点及恢复断点所耗费的指令和时间也浪费了CPU的处理效率

> 程序中断方式流程

![程序中断方式流程](https://img-blog.csdnimg.cn/img_convert/8d3885c7ade089feda672d45d0334565.png)

### 3. DMA方式

主存和I/O之间有一条直接数据通道，主存和I/O在DAM控制器控制下可以直接进行数据交换。采用的方式叫做周期挪用（周期窃取）。

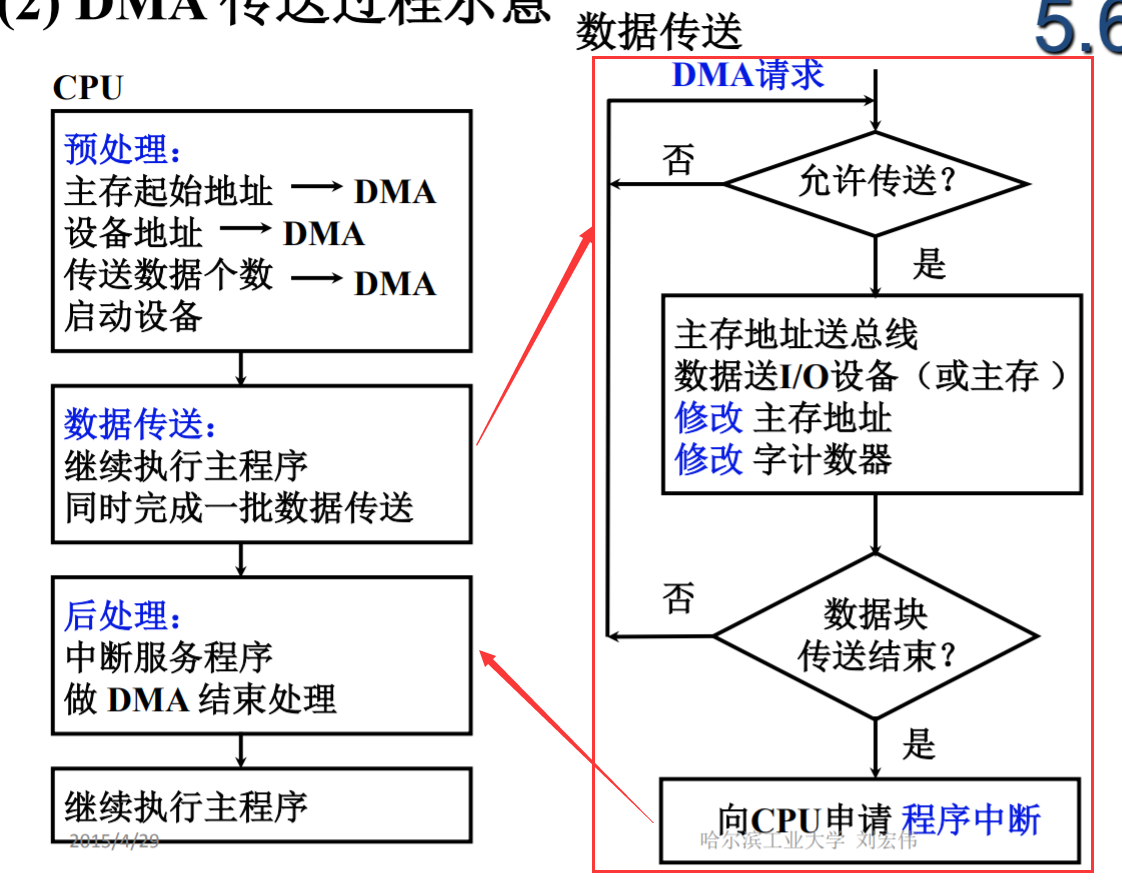

> DMA方式工作流程（CPU在执行现行程序时，遇到I/O操作）

![DMA方式工作流程](https://img-blog.csdnimg.cn/img_convert/8ce9a6e768e70d8597bf234a63e685cd.png)

1. CPU首先启动I/O，然后继续执行现有程序
2. I/O设备进行自身准备，准备完成后由DMA控制器发出DMA请求
3. **CPU接到DMA请求后，让出总线的使用权一个存取周期**，在这个存取周期内
   1. CPU不能使用主线访问主存
   2. CPU虽然不能使用主线，但仍可继续执行现行程序（现代计算机一般是预读指令）
4. DMA占用总线使用权，控制主存和I/O设备进行数据交换。完成后让出总线使用权给CPU

在这个过程中：

1. CPU不需要中断现行程序的执行
2. CPU从I/O设备的数据输入、输出中彻底解脱出来，CPU和I/O实现了并行工作
3. 因为数据输入、输出占用了一个存取周期的总线使用权，因此称作周期挪用方式

### 4. 三种方式的CPU工作效率比较

![三种方式的CPU工作效率比较](https://img-blog.csdnimg.cn/img_convert/1d1247b8bdc5173718bcc04dec37cd8e.png)

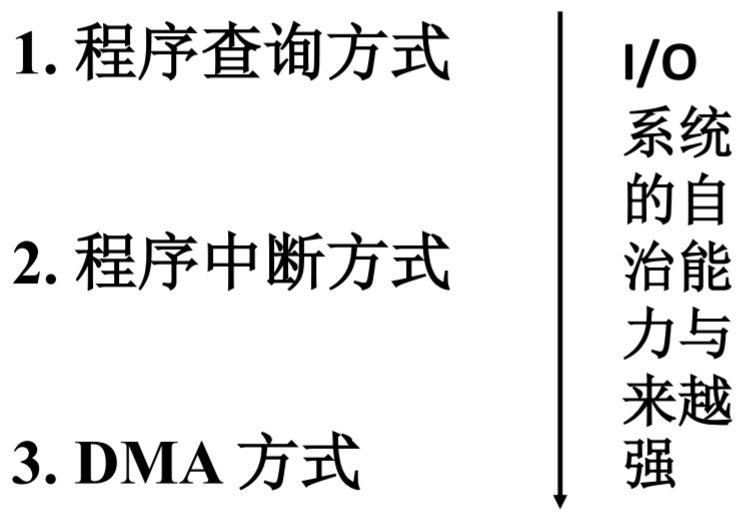

> 发展趋势

![发展趋势1](https://img-blog.csdnimg.cn/img_convert/05cbc38081ce92307b223742eea396d7.png)

## 5. 外部设备

![外部设备概述1](https://img-blog.csdnimg.cn/img_convert/e11016bf49cf3d9a75d5116f48fb0111.png)

外部设备大致分为三类：

1. 人机交互设备 键盘、鼠标、打印机、显示器
2. 计算机信息存储设备 键盘、光盘、磁带
3. 机——机通信设备 调制解调器等

## 6. I/O接口

### 1. 接口的功能和组成

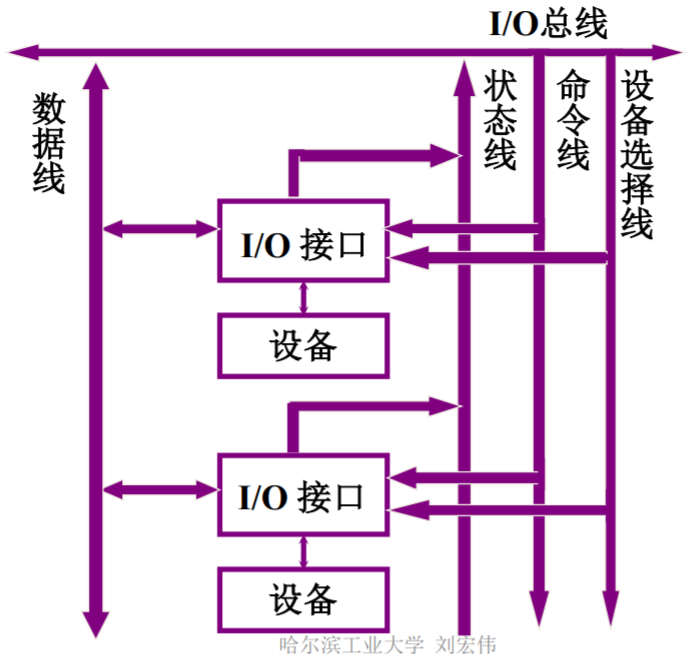

**1. 总线连接方式的I/O接口电路**

> 如图

![总线连接方式的IO接口电路](https://img-blog.csdnimg.cn/img_convert/10d125bab96a62feb8151b424a5760f0.png)

1. 设备选择线：参与信息传输设备的设备地址或端口地址。单向线
2. 数据线：完成数据的输入、输出。条数和接口的类型有关。双向线
3. 命令线：来自主机的命令通过命令线来到I/O接口，命令经缓冲、译码后可以控制设备做相应的操作。单向线
4. 状态线：将状态信息送给主机，使主机了解外部设备的状态信息。单向线

**2. 接口的功能和组成**

下图展示了接口的组成和其实现的功能的对应关系：

| 功能        | 组成          |
| --------- | ----------- |
| 选址功能      | 设备选择电路      |
| 传送命令的功能   | 命令寄存器、命令译码器 |
| 传送数据的功能   | 数据缓冲寄存器     |
| 反应设备状态的功能 | 设备状态标记      |

设备状态标记是利用一系列的触发器来实现的，下表展示了各触发器及其标记的状态

**各触发器及其标记状态**

| 触发器         | 取值 | 标记状态                           |
| ----------- | -- | ------------------------------ |
| 完成触发器D      | 0  | 准备工作尚未完成（准备发送数据或准备接收数据）        |
| 完成触发器D      | 1  | 准备工作已经完成                       |
| 工作触发器B      | 0  | 外部设备处于“空闲状态”                   |
| 工作触发器B      | 1  | 外部设备“忙”                        |
| 中断请求触发器INTR | 0  | 未发出中断请求                        |
| 中断请求触发器INTR | 1  | 发出中断请求                         |
| 屏蔽触发器MASK   | 0  | 可以发出中断请求                       |
| 屏蔽触发器MASK   | 1  | 主机此时处理程序的优先级高于此次I/O操作，不能发出中断请求 |

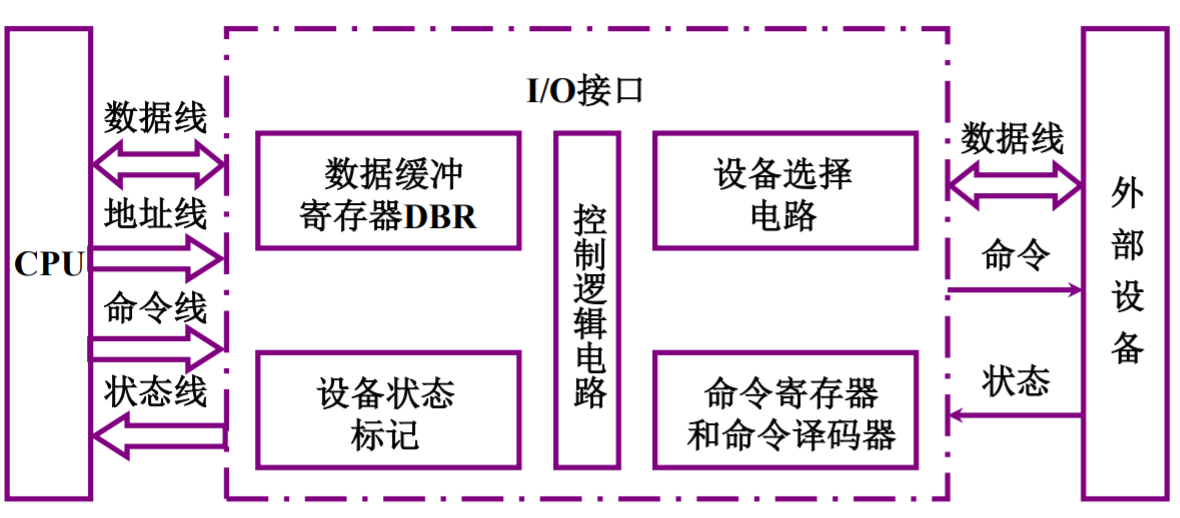

**3. I/O接口的基本组成**

![IO接口的基本组成](https://img-blog.csdnimg.cn/img_convert/e799538ed65b3897d69fff96ae967c96.png)

### 2. 接口类型

**按数据 传送方式 分类**

1. 串行接口 如 Intel 8255
2. 并行接口 如 Intel 8251

**按功能 选择的灵活性 分类**

1. 可编程接口 如 Intel 8255、Intel 8251
2. 不可编程接口 如 Intel 8212

**按 通用性 分类**

1. 通用接口 如 Intel 8255、Intel 8251
2. 专用接口 如 Intel 8279、Intel 8275

**按数据传送的 控制方式 分类**

1. 中断接口 如 Intel 8259
2. DMA接口 如 Intel 8257

## 7. 程序查询方式

> 单个设备

![程序查询流程单个设备](https://img-blog.csdnimg.cn/img_convert/fd1b8b96f55e18dc281baf53417d378c.png)

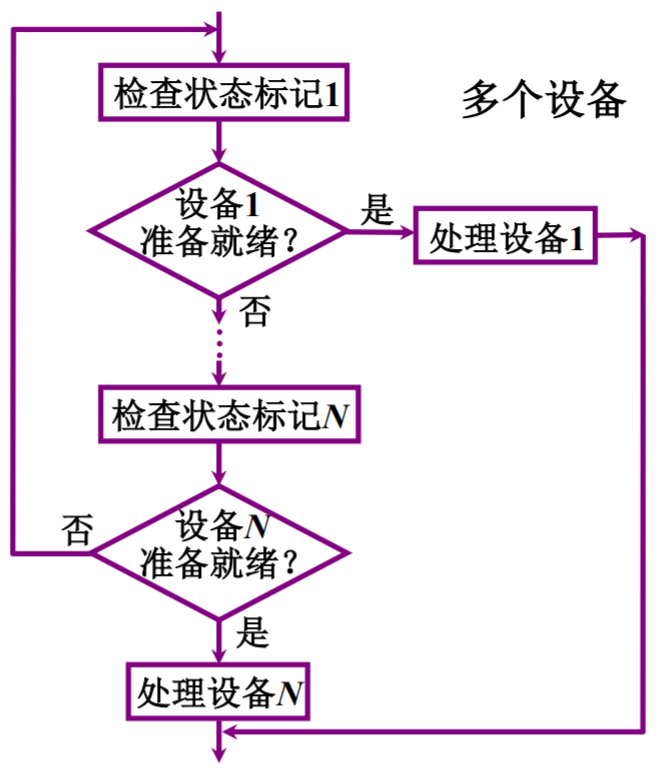

> 多个设备

![多个设备](https://img-blog.csdnimg.cn/img_convert/c9b8d87419e06db6e7dd1ecdbb01a372.png)

注意：多个设备之间存在查询的优先级次序。

**程序流程**

首先，保存寄存器的内容。原因：程序查询方式要完成内存和外部设备之间数据的输入输出，需要借助CPU中的某一个寄存器，对数据进行暂存。如果寄存器原先的数据是有用的，就需要对这些数据进行保存。保存寄存器数据后，执行如下流程：

> 程序流程图

![程序流程](https://img-blog.csdnimg.cn/img_convert/36290b7dab948e46320dc7bc177448c8.png)

> 关于计数值

* 设置计数值的目的：控制传输的数据量
* 计数值的取值方案有两种：假如现在要传输N个字
  1. 计数器的值就设置为N。每完成一个字的传输，计数器的值-1，直到计数器值=0，说明此次传输完成，传输结束
  2. 计数器的值设置为 -N，并用补码来表示这个复数，每完成一个字的传输，计数器的值+1，当计数器值=0，传输结束

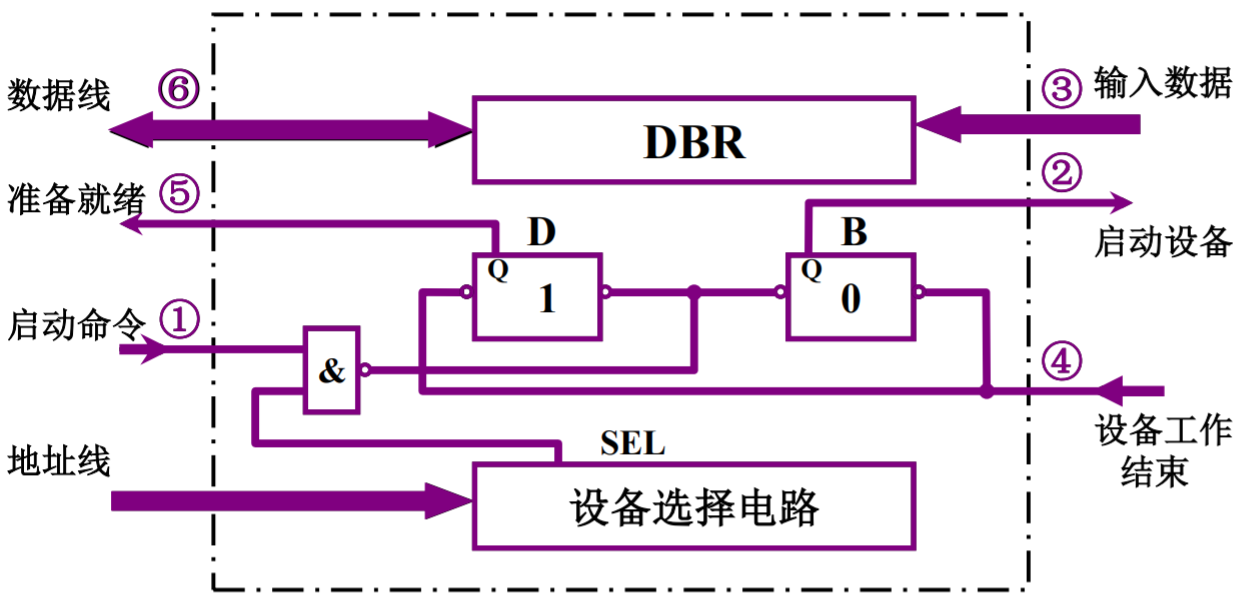

> 程序查询方式的接口电路（以输入为例进行介绍）

![程序接口电路图](https://img-blog.csdnimg.cn/img_convert/bd16441a173d1ce538acca666ceae903.png)

1. CPU通过地址线给出外部设备的地址
2. 设备选择电路将自己的设备地址（或端口号）和地址线上的地址进行比较，如果相同，说明这次启动的设备就是连接在这个接口电路上的外部设备。== S E L SEL SEL==信号有效
3. 在启动命令和SEL信号都有效的前提下，对两个状态标记进行置位：（图中的Q模块）请回忆各触发器及其标记的状态
   * 完成触发器D=0，表明数据还未准备好
   * 工作触发器B=1，表明设备开始工作，处于“忙”状态。同时触发器B启动设备，图中的②
4. 设备开始工作后，准备数据并将数据通过输入数据线保存到数据缓冲DBR中。图中的③
5. 数据保存到DBR后，设备的工作结束，设备通过设备的状态线向接口电路送入设备工作结束信号。图中的④。设备工作结束信号会修改接口电路中的两个状态信号：
   * 完成触发器D=1，表明数据准备好。同时这个信号会被送出，图中的⑤。在这一步之前，CPU始终处于空等状态
   * 工作触发器B=0，表明设备工作完成，处于空闲状态
6. DBR中的数据通过数据线被送出

## 8. 程序中断

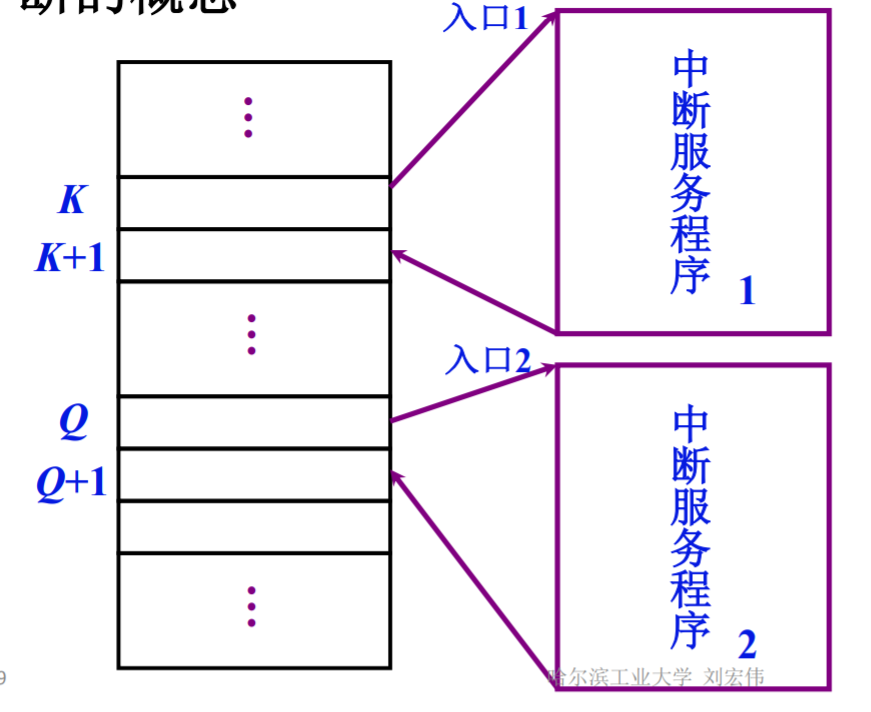

中断：CPU在执行程序过程中，如果发生特殊事件，CPU要中断当前程序的处理，去处理特殊事件，通过执行中断服务程序的方式来进行处理。处理结束后，CPU要返回到中断程序的断点，继续执行该程序。

> 这里的中断服务程序应该是指发出中断请求的程序

![概念图](https://img-blog.csdnimg.cn/img_convert/e3d35d7465856f2d5ffbaae0a7415533.png)

CPU中断当前程序执行时，会保存程序断点信息，继续执行该程序时会恢复断点信息。

> 例子：打印机引起的I/O中断

![打印机引起中断](https://img-blog.csdnimg.cn/img_convert/80a1ede79caa5eaa1a7a53846884843e.png)

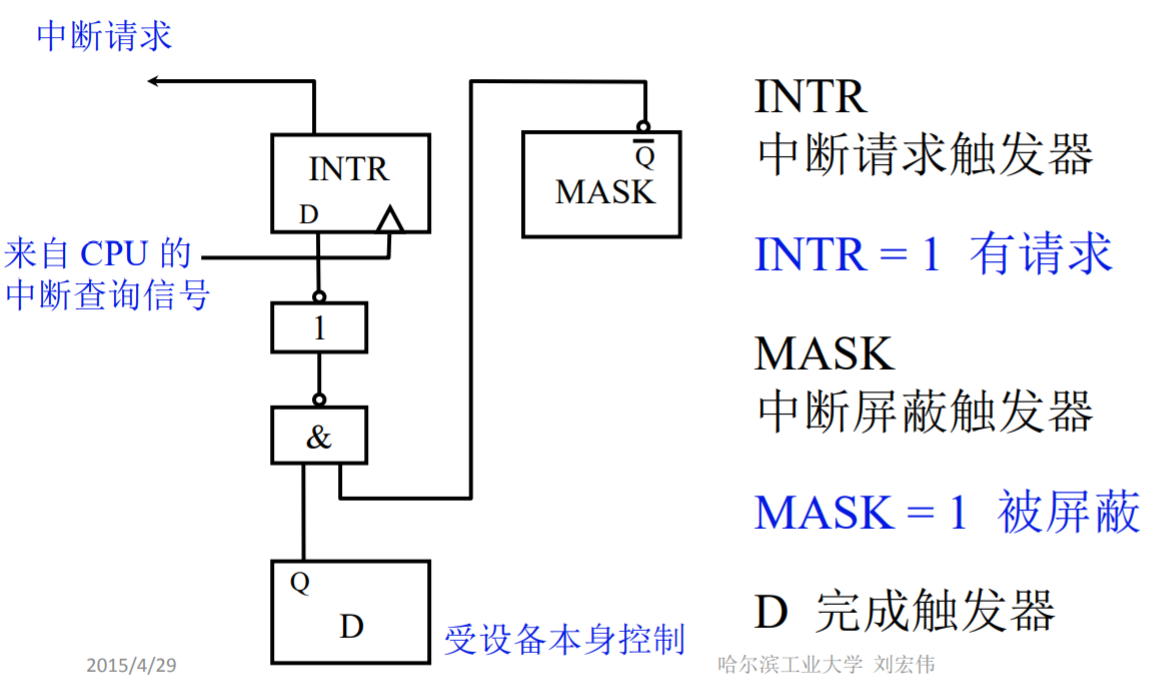

### 1. 中断请求器和中断屏蔽触发器

> 如图 重点提醒：请结合 程序查询方式的接口电路的电路图以及 各触发器及其标记的状态一起观看
>
> 并尝试将两张图结合在一起。同时需要注意：虽然将两张图放在一起理解，但实际上两种方式的原理是有差别的：
>
> 1. 程序查询方式在完成触发器发出完成信号之前，CPU始终处于停等状态
> 2. 程序中断方式在完成触发器发出完成信号之前，CPU一直在执行自己的工作

![配置中断请求触发器](https://img-blog.csdnimg.cn/img_convert/996df06f93dfc2f1e9f15c1608fd6250.png)

* 当 D=1，MASK=1，两个信号经与非运算后变为0，再经非运算变为1，INTR变为1（这里方框中的1代表输出为1）
* 当收到来自CPU的中断查询信号后，INTR值被送入CPU，产生中断请求

### 2. 排队器

排队器的实现有两种方式：

* 硬件 在CPU内或在接口电路内（链式排队器）
* 软件 见第八章

> 链式排队器电路图，每一个INTP包含了左侧的一个非门和右侧一个与非门（虚线内）。

![链式排队器](https://img-blog.csdnimg.cn/img_convert/8543d9b9f2e3469b0b01a3c5e39dc90c.png)

> 总结

1. 对于 INTP‘
   * 初始状态下，所有的INTP‘ 均表现为 高电平
   * 当某一个设备发出中断请求时，其前的INTP‘均表现为高电平（包括它自己），其后的均表现为低电平
2. 对于 INTP
   * 初始状态下，所有 INTP 均表现为低电平
   * 当某一个设备发出中断请求时，其对应的INTP 表现为高电平，其他的均表现为低电平

### 3. 中断向量地址形成部件

> 解决问题：找到中断程序的入口地址

入口地址的产生有两种方法：

* 由软件产生 见第八章
* 硬件向量法 由硬件产生向量地址，再由向量地址产生入口地址

> 工作流程分析

![img](https://img-blog.csdnimg.cn/img_convert/bdc75d689f20d80b7bc5f7940d01a46b.png)

1. 外部设备数 = 排队电路INTP数 = 排队器输出信号数 = 中断向量地址形成部件信号输入数
2. 排队器每次输出的信号仅包含一个1，其他均为0，中断向量地址形成部件相当于一个设备编码器，针对每一个输出给出向量地址
3. 向量地址指向主存中的一个存储单元，生成后经数据线送往CPU
4. CPU根据向量地址找到对应存储单元，根据存储信息找到中断服务程序的入口地址
5. JMP代表跳转指令

### 4. 程序中断方式接口电路的基本组成

> 如图

![程序中断方式接口电路的基本组成](https://img-blog.csdnimg.cn/img_convert/4eefb592328cb9379b02cad16377ecf5.png)

### 5. I/O中断处理过程

**1. CPU响应中断的条件**

* 允许中断触发器 EINT = 1 该触发器值修改方案如下：
  1. 用 开中断 指令将EINT置为 1
  2. 用 关中断 指令将EINT置为 0 或硬件 自动复位

**2. CPU响应中断的时间**

* 当 D=1 且 MASK=0 时

外部设备完成准备后，就着手发出中断请求，但CPU不是时刻可以处理中断请求的。因此，在CPU无法处理中断请求之时，就设置 M A S K = 1 MASK = 1 MASK=1，使外部设备无法发出中断请求。

计算机的一般设计中，CPU会在每条指令的执行阶段结束后，发出中断查询信号，判断是否有中断请求

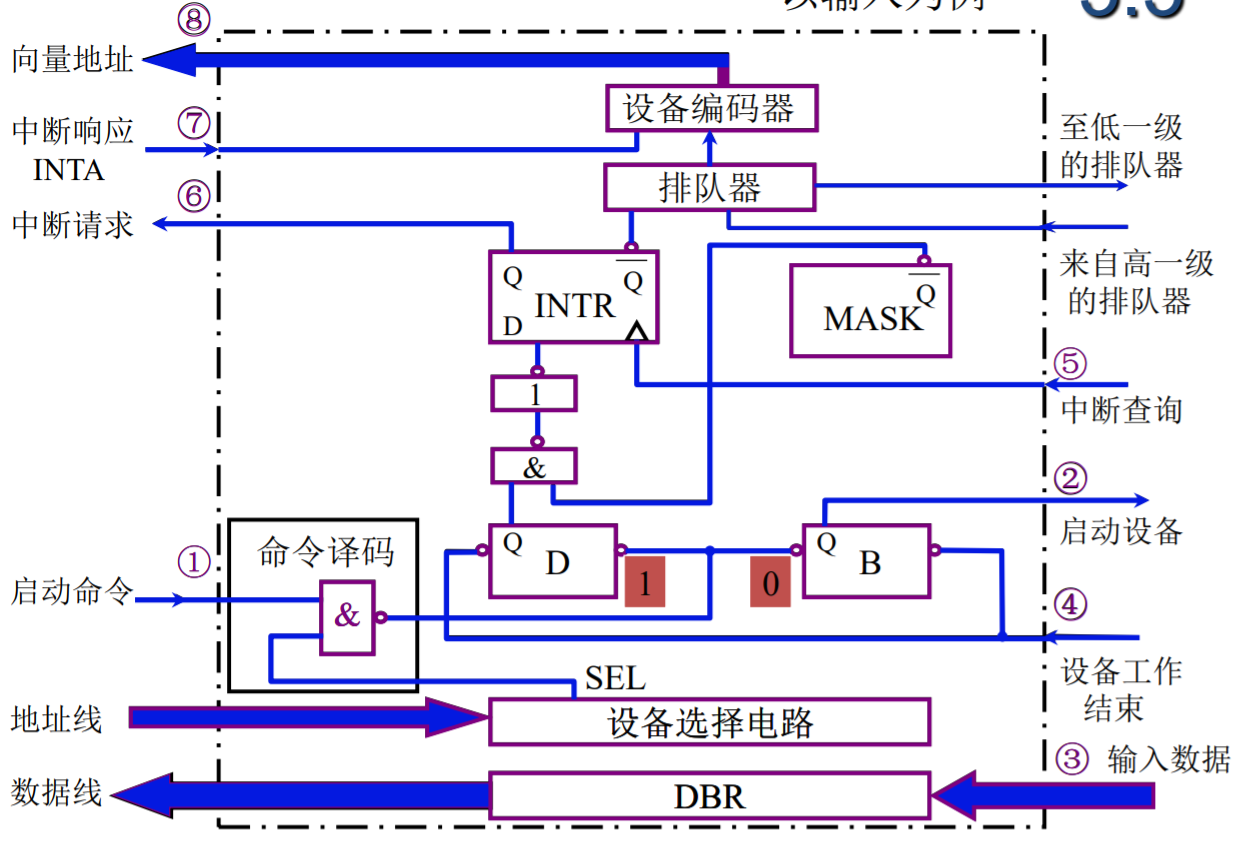

> 工作流程分析
>
> 需要注意：这里 非门 框中标记的 1代表非门的输出信号为1

![IO中断处理过程](https://img-blog.csdnimg.cn/img_convert/39f3dda053df8aaeeffa98eef1a8d414.png)

这里仅对⑦⑧进行介绍，其他自行分析。

1. 排队器电路产生输出信号（输出信号为 一个1和多个0的组合）
2. CPU发出中断响应信号，然后设备编码器产生向量地址，通过数据线传递给CPU
3. CPU利用向量地址取出中断服务程序入口地址或跳转指令

中断服务程序的流程包括以下四个部分：

1. 保护现场
   1. 程序断点的保护 中断隐指令完成
   2. 寄存器内容的保护 进栈指令完成
2. 中断服务：对不同的 I/O 设备具有不同内容的设备服务
3. 恢复现场：出栈指令完成
4. 中断返回：中断返回指令

**单重中断和多重中断**

1. 单重中断：不允许中断 现行的 中断服务程序
2. 多重中断：允许级别更高 的中断源 中断 现行的 中断服务程序

单重中断和多重中断服务程序流程对比：

![单重中断和多重中断服务程序流程对比](https://img-blog.csdnimg.cn/img_convert/d2f61ab66555ee2cb003bce71489f337.png)

1. 单重中断：在中断服务程序执行完成并恢复断点后，才执行开中断，因此在中断服务程序执行过程中，不会出现嵌套中断
2. 多重中断：在断点保护后就执行了开中断，此时若有更高优先级的中断服务程序出现，就会中断当前正在执行的中断服务程序

## 9. DMA方式

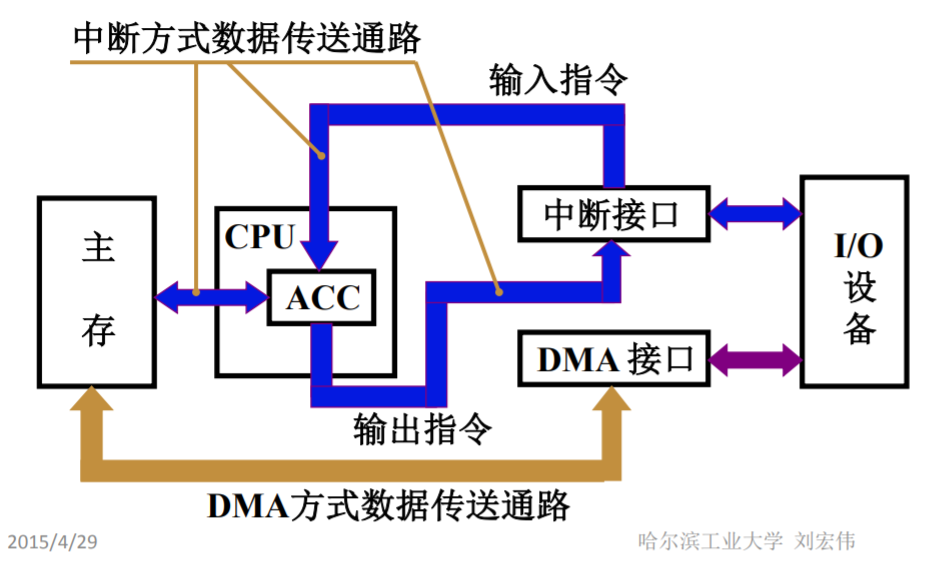

> DMA和程序中断两种方式的数据通路图示

![DMA和程序中断方式的数据通路](https://img-blog.csdnimg.cn/img_convert/8865b0e1616a8023ada39bbafdc2a736.png)

区别：程序中断方式中主存和外部设备交换信息需要CPU的参与（虽然不是全程参与），而DMA方式不需要CPU的参与

### 1. DMA 与主存交换数据的三种方式

**1. 停置CPU访问主存**

CPU让出总线使用权和主存访问权，交给DMA。DMA控制外部设备和主存进行信息传输，此时CPU的工作状态可能是：

1. CPU缓存中有预读指令，CPU继续工作
2. CPU缓存中无预读指令，CPU处于不工作状态或保持状态

> 示意图

![停止CPU访问主存](https://img-blog.csdnimg.cn/img_convert/0d5125bceeba5e1ef9d6520730ecabb7.png)

* 优点：控制简单
* 缺点：未充分发挥CPU对主存的利用率

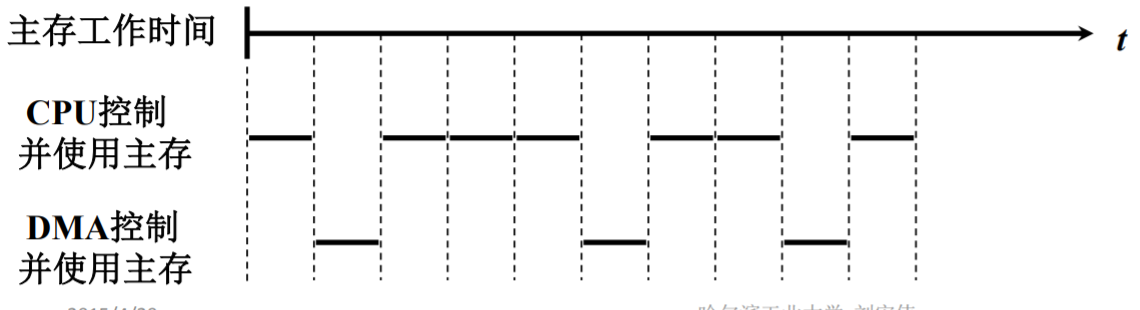

**2. 周期挪用（周期窃取）**

DMA访问主存有三种可能：

* CPU没有访问主存：DMA直接获取主存访问权
* CPU正在访问主存：DMA等待CPU访问完成
* CPU和DMA同时请求访存：此时 CPU 将总线控制权、主存访问权让给 DMA

> 示意图

![周期挪用1](https://img-blog.csdnimg.cn/img_convert/57de40b81865e0f66485e16746048d3b.png)

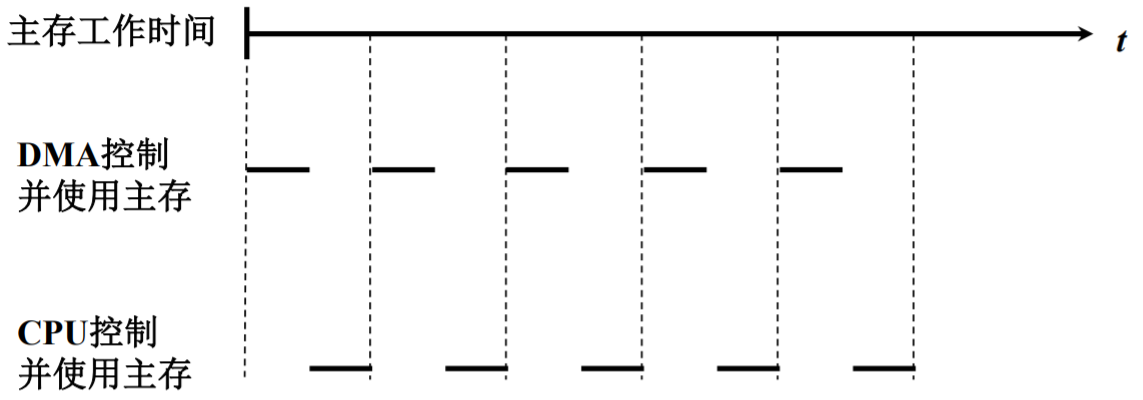

**3. DMA与CPU交替访问**

将CPU工作周期拆分成两个部分：

* C1 专供DMA访存
* C2 专供CPU访存

> 示意图

![DMA与CPU交替访问](https://img-blog.csdnimg.cn/img_convert/1cb1f5357a2784c245e5e87c22fbc774.png)

优点：不需要申请建立和归还总线的使用权

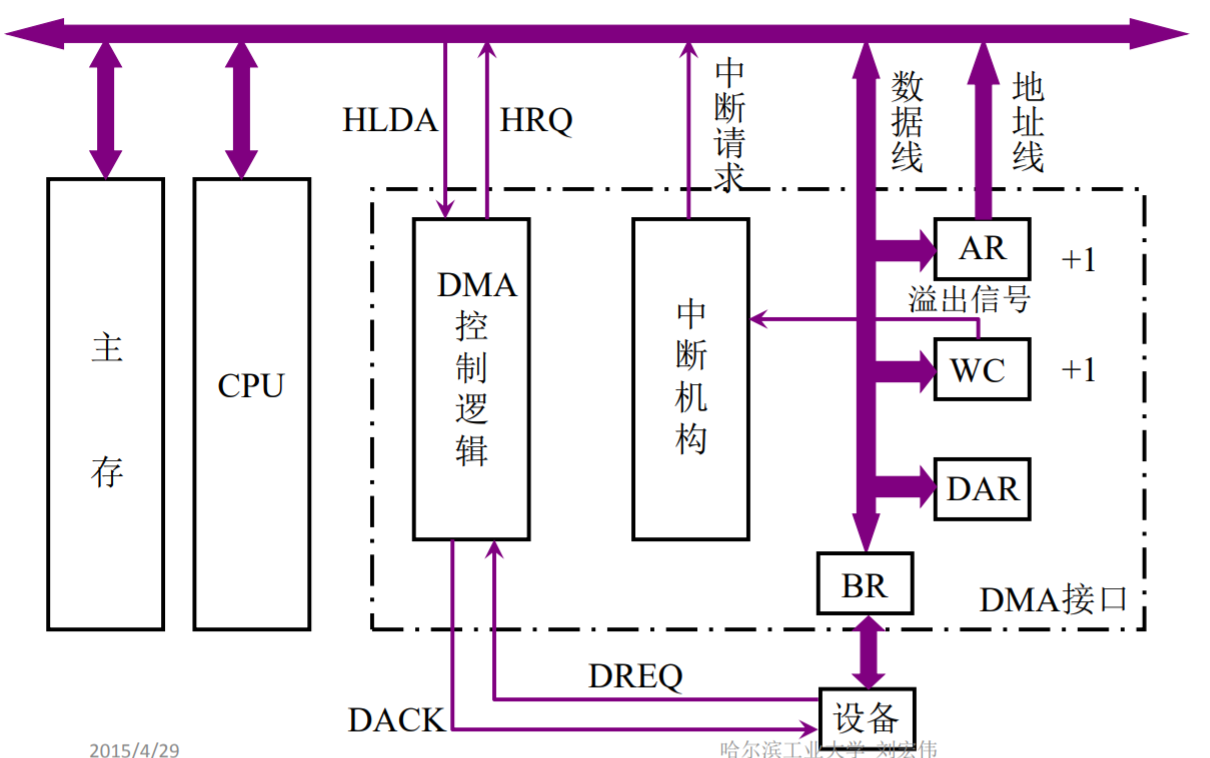

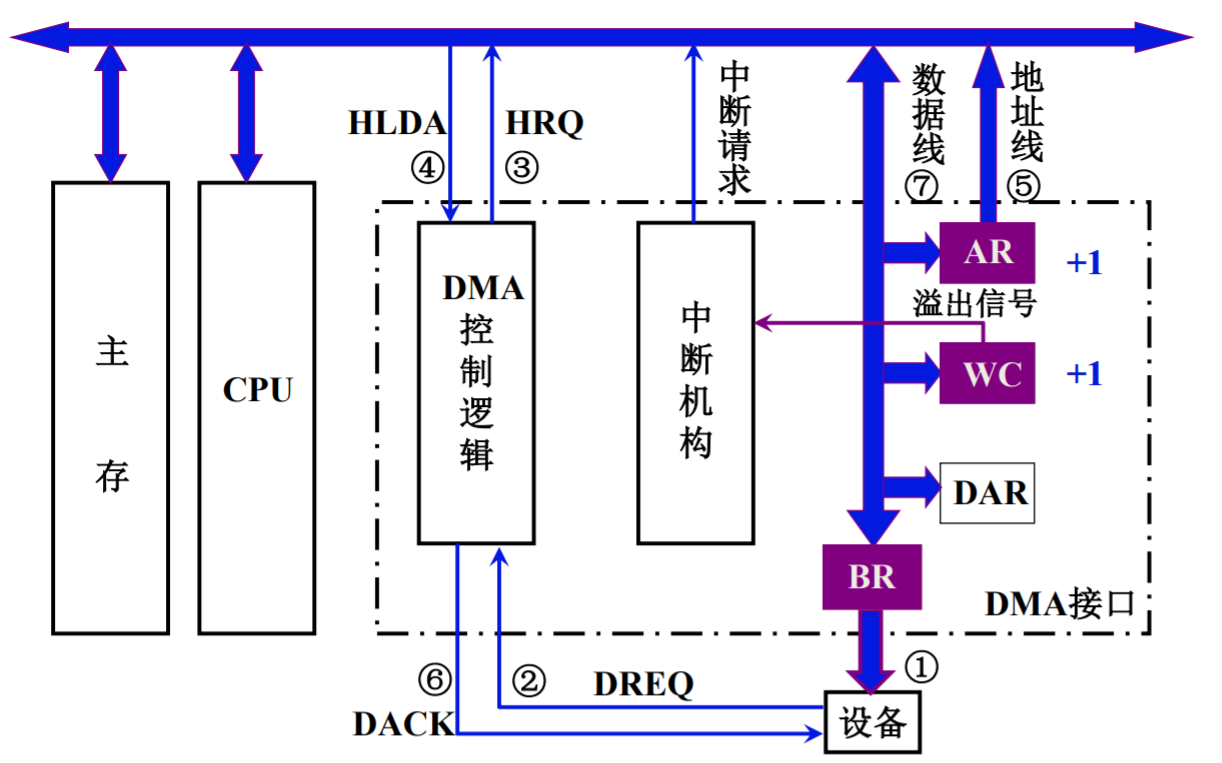

### 2. DMA接口的功能和组成

> 接口的功能决定了接口的组成

**1. DMA接口的功能**

1. 向CPU申请DMA传送
2. 处理总线控制权的转交
3. 管理系统总线、控制数据传送
4. 确定数据传送的首地址和长度。
   * 修正传送过程中的数据地址和长度
5. DMA传送结束时，给出操作完成信号

**2. DMA接口的组成**

![DMA接口组成](https://img-blog.csdnimg.cn/img_convert/747a15806018f582d8062c6bb220014a.png)

### 3. DMA的工作过程

**1. 预处理**

通过几条输入输出指令预置如下信息：

* 通知DMA控制逻辑传送方向（入/出）
* 设备地址——> DMA的DAR
* 主存地址——> DMA的AR
* 传送字数——> MA的WC

**2. DMA传送过程示意**

![DMA传送过程示意](https://img-blog.csdnimg.cn/img_convert/9db6db04376975b35753a2160449c002.png)

**3. 数据传送过程（输入）**

> 过程分析

![DMA数据传送过程（输入）](https://img-blog.csdnimg.cn/img_convert/7e3ee26b7b97ecb5311b71ba626ce825.png)

* ①：设备将数据送入数据缓冲寄存器BR
* ②：设备向DMA控制逻辑发出申请信号DREQ
* ③：DMA控制逻辑向CPU请求DMA服务，发出总线使用权的请求信号HRQ
* ④：CPU在允许的情况下给出应答信号HLDA，放弃总线使用权和主存的访问权
* ⑤：主存地址寄存器AR将数据在主存中的首地址送到主存地址寄存器
* ⑥：DMA控制逻辑给出设备应答信号DACK，通知设备已经被授予一个DMA周期
* ⑦：BR中的数据经数据线传输给主存，在这个过程中，每传输一个字： AR+1,WC+1，同时判断是否传输完成，未完成就继续。从步骤 1 开始
* ⑧：计数器溢出时（全0），表示一批数据交换完毕，WC向中断机构发出溢出信号，（INTR被置为1）中断机构向CPU发出中断请求信号。CPU响应中断请求后，通过执行中断服务程序来进行后处理

**4. 数据传送过程（输出）**

![DMA数据传送过程（输出）](https://img-blog.csdnimg.cn/img_convert/bdca0a2571615708017de9b33f57a33f.png)

和输出的区别在于①、⑦

* ①：BR中的数据写入外部设备。此时BR已经空了，外部设备会在第②步发出DREQ信号
* ⑦：主存中的数据，在DMA控制下经数据线写入BR

**5. 后处理**

后处理处理的工作有：

1. 校验送入主存的数据是否正确
2. 判断是否继续用DMA
3. 测试传送过程是否正确，错则转诊断程序

这些工作由CPU执行中断服务程序来完成

### 4. DMA接口与系统的连接方式

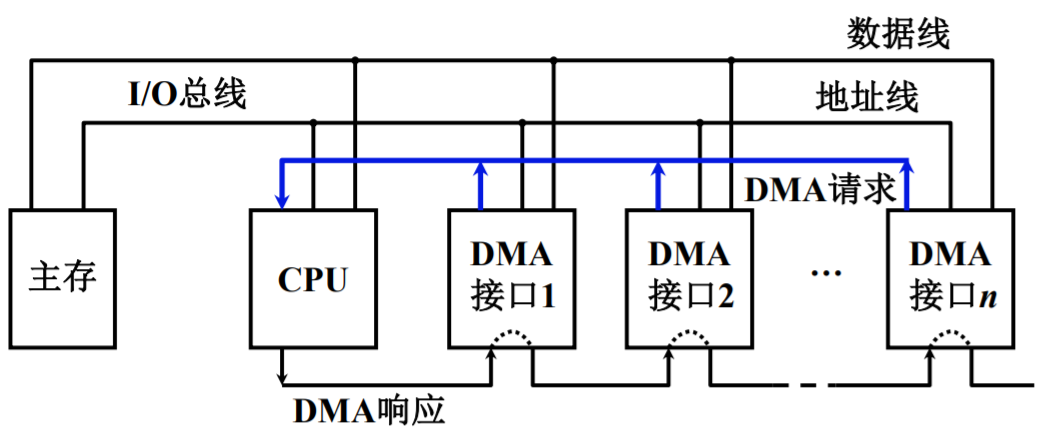

**1. 具有公共请求线的DMA请求**

> 如图

![具有公共请求线的DMA请求](https://img-blog.csdnimg.cn/img_convert/f22aac6b79c76ffdbc97e8ab662fa15e.png)

特点如下:

1. 共享一条DMA请求线
2. 越靠近CPU的DMA接口,优先级越高
3. CPU通过DMA响应线进行链式的查询

**2. 独立的DMA请求**

![独立的DMA请求](https://img-blog.csdnimg.cn/img_convert/6a4ef11d46f97455ce474f126e365dfa.png)

特点:

1. 每个DMA接口有自己独立的请求线和响应线
2. DMA请求的优先级排序在CPU中实现

**3. DMA方式与程序中断方式的比较**

| 比较项目   | 中断方式      | DMA方式       |
| ------ | --------- | ----------- |
| 数据传送   | 程序,需CPU参与 | 硬件,不需要CPU参与 |
| 响应时间   | 指令执行结束    | 存取周期结束      |
| 处理异常情况 | 能         | 不能          |
| 中断请求目的 | 传送数据      | 后处理         |
| 优先级    | 低         | 高           |

### 5. DMA接口的类型

**1. 选择型**

> 如图

![选择型DMA接口](https://img-blog.csdnimg.cn/img_convert/e9428e90a1a975b8dd5601efe003d953.png)

特点：

* 物理上：DMA接口连接了多个外部设备
* 逻辑上：只允许连接一个设备，不支持连接多个设备同时工作。（只有当一个设备传输完成后，才能连接另一个设备）

**2. 多路型**

> 如图 每个子通道就是一个小型的DMA处理器

![多路型DMA接口](https://img-blog.csdnimg.cn/img_convert/4ab445d855133897f159af96df661d8b.png)

特点：

* 物理上：连接多个设备
* 逻辑上：允许连接多个设备同时工作

**3. 多路型 DMA 接口的工作原理**

> 如图

![多路型DMA接口的工作原理](https://img-blog.csdnimg.cn/img_convert/13f9bc4370410e01d9b915ddb6e4817e.png)
